【リニアック標準計測法24】完全攻略ガイド<2024年新規格>｜標準計測法12との違いから不確かさ評価まで
2024年3月、日本医学物理学会が発刊した最新の線量計測プロトコル。
従来の標準計測法12との違い、計算式、不確かさ評価まで徹底解説！
「その1%が、患者の5年後を変える」
——2024年3月。日本医学物理学会から、ある「通達」が放射線治療の現場に届きました。
その名は「リニアック標準計測法24」。
12年ぶりの大型アップデート。業界騒然。
「え、今までの方法じゃダメだったの？」
「また覚え直し!?」
現場からは悲鳴にも似た声が上がりました。
でも、ちょっと待ってください。
これ、実は「私たちの仕事がラクになる」革命的なアップデートなんです。
ねえゆんさん、正直に言っていい？
「標準計測法」って聞くだけで眠くなるんだけど…。kQとかND,wとか、アルファベットと添え字の暴力じゃない？
わかる、その気持ち。でもね、リナ。
「線量計測」って要は、「この機械、本当に1Gy出してる？」を確かめる方法なのさ。
もしリニアックが「100Gy出してます！」って言いながら実際は95Gyしか出してなかったら？
がん細胞が生き残る…！？
そう。逆に105Gy出てたら、正常組織がやられる。
たった5%の誤差が、患者さんの人生を変えてしまうんだ。
だから僕たちは、「線量計の校正」に命をかけるんだよ！
📖 1. 【業界激震】なぜ今、新しい計測法が必要だったのか？
そもそも「標準計測法12」って何なの？ 12って2012年？
冴えてるね！2012年に発刊されたから「12」。そして今回は2024年だから「24」。シンプルでしょ？
放射線治療用の線量計は、「正しい値を示しているか」を定期的に確認（校正）する必要があります。これまで日本では「標準計測法12」が使われてきました。
従来の標準計測法12の仕組み ——「お下がりの制服」問題
標準計測法12は、60Coガンマ線を「基準線質」として、電離箱線量計を校正します。しかし、実際の治療に使うのは高エネルギー光子線（4〜15MV）や電子線。この「線質の違い」を補正するために、線質変換係数 kQが必要でした。
ちょっと待って。60Coで校正して、リニアックで使う？それってなんか変じゃない？
いいところに気づいたね！
例えるなら、「お下がりでダボダボの制服（60Co）をもらって、ベルトで絞ったり裾をまくったりして、無理やり自分の体格（リニアック）に合わせている」ような感じかな。
自分なりに調整して「だいたい合っている」と思っても、激しく動いたときに裾がズレたりベルトが緩んだりする、「本当にこれでピッタリなのか？」という不安（不確かさ）は消えないよね。その帳尻を合わせるための数値が kQ なんだよ。
💀 【出題者も唸る！？】受験生がハマる恐怖の落とし穴
標準計測法12の不確かさの最大要因は、この線質変換係数kQです。光子線で1%、電子線では1.2%もの不確かさがありました。「基準」と「実際の治療線質」が違うから、補正が必要で、その補正が不確かさを生む——まさに現場泣かせのジレンマだったわけです。
リニアック標準計測法24の革新
2013年から、産業技術総合研究所（AIST）が医療用リニアック装置を使った校正サービスを開始しました。つまり、実際の治療に使うのと同じ高エネルギー光子線・電子線で線量計を校正できるようになったのです。
「治療に使う線質」で校正するから、線質変換係数kQによる補正が不要（または大幅に小さく）になる
→ 結果として、不確かさが改善される！

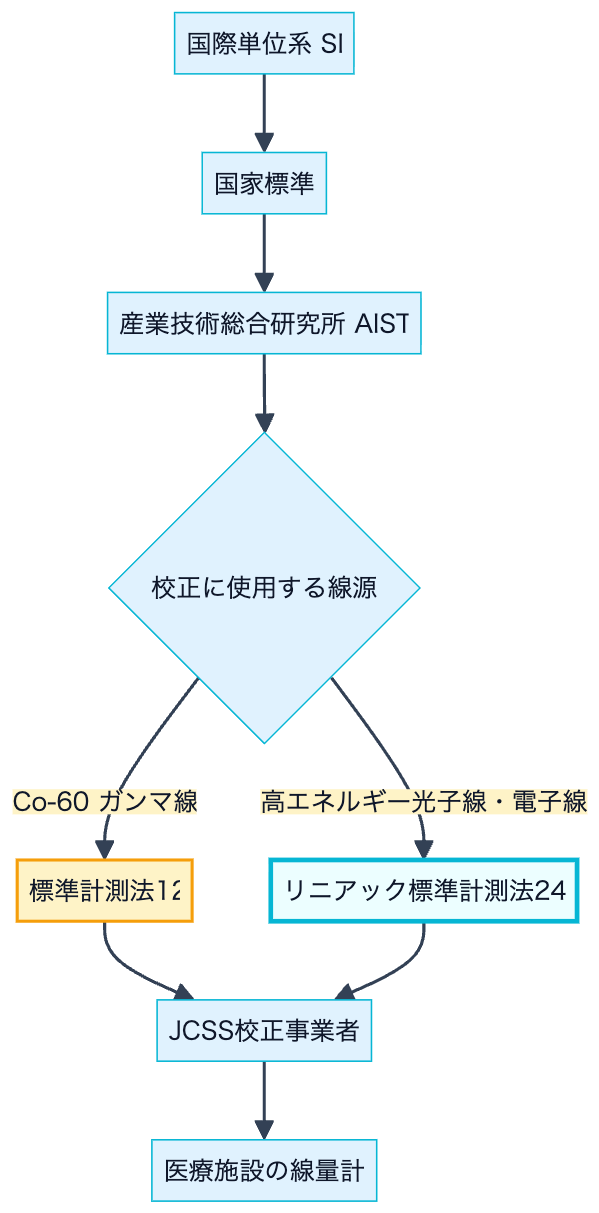

図1: 線量計校正のトレーサビリティ体系
📐 2. 【丸暗記厳禁】水吸収線量の計算式を徹底解剖
ゆんさん、正直に言っていい？
数式見ると目が泳ぐんだけど…。Dw,Qって何なの？
落ち着いて！これ、実は「お料理のレシピ」みたいなものなんだ。
Dw,Qは「水1kgあたりに放射線が与えるエネルギー（Gy）」。つまり、放射線治療で一番知りたい「本当の線量」のことだよ！
線量計測の目的は、水の吸収線量 Dw,Q（単位: Gy）を求めること。これがすべての計算の出発点です。
MQ: 電離箱の指示値（補正後）
ND,w,Q₀: 水吸収線量校正定数（60Coで校正）
kQ,Q₀: 線質変換係数
MQ: 電離箱の指示値（補正後）
ND,w,Q: 高エネルギー光子線/電子線で直接校正された水吸収線量校正定数
→ kQによる補正が不要！
えっ…新しい方、式が短くなってる！
kQがなくなっただけでこんなにシンプルに？
そう！これが「革命」なんだ！
kQは「翻訳料」みたいなもの。外国語（60Co）で書かれたレシピを日本語（リニアック線質）に翻訳する手間がいらなくなったんだよ！
電離箱指示値の補正
電離箱の生の読み値（Mraw）を、様々な補正係数で補正して真の指示値（MQ）を得ます。
| 補正係数 | 名称 | 意味・計算法 |
|---|---|---|
| kTP | 温度気圧補正 | kTP = (273.2 + t) / (273.2 + 22) × 101.33 / p 温度t(℃)、気圧p(kPa)。気温が高く、気圧が低いほど大きくなる。 |
| kelec | 電位計補正 | 一体校正では1.000。分離校正では校正証明書の値を使用。 |
| kpol | 極性効果補正 | 印加電圧の極性を変えたときの応答差を補正。ファーマ型では通常0.997〜1.003。 |
| ks | イオン再結合補正 | 2点電圧法で測定。線量率が高いほど、印加電圧が低いほど大きくなる。 |
電離箱の内部空気の密度は温度・気圧で変わります。校正時（22℃、101.33kPa）と測定時の条件が異なれば補正が必要です。
- 温度が0.3℃変化 → 約0.1%の変化
- 気圧が1hPa変化 → 約0.1%の変化
電離で生じたイオン対が、電極に到達する前に再結合してしまう現象を補正します。「初期再結合」と「一般再結合」の2種類がありますが、補正するのは主に一般再結合です。
- 線量率が高い → 再結合が増える → ksが大きくなる
- 印加電圧が低い → 再結合が増える → ksが大きくなる
- 2点電圧法: 2つの異なる電圧で測定し、Boagの理論式で計算
⚠️ 注意: Micro型電離箱では2点電圧法が成立しないことがあります。また、パルス放射線と連続放射線では計算式が異なります。
🔄 3. 線質変換係数 kQ の理解
kQってそもそも何なの？なんでそんなに「悪者扱い」されてるの？
いい質問だね！kQは「翻訳の精度」を表す数字なんだ。
完璧な翻訳なんてないでしょ？「Nice to meet you」を「はじめまして」と訳すか「お会いできて光栄です」と訳すかで、ニュアンスが変わるように…
線質変換係数kQは、標準計測法12において最も重要かつ不確かさの大きい要因です。この係数の意味と限界を理解することが、リニアック標準計測法24のメリットを正しく評価するための鍵となります。
なぜ線質変換係数が必要なのか？
電離箱線量計の応答（感度）は、放射線の種類やエネルギー（線質）によって変化します。これは、電離箱の壁材や空気の「阻止能」「エネルギー吸収係数」が線質によって異なるためです。
例えば、60Coガンマ線（平均エネルギー約1.25MeV）と、10MVの光子線（スペクトルを持つ）では、電離箱の応答が異なります。60Coで校正した電離箱を10MVで使う場合、この差を補正しなければ正しい線量は得られません。
標準計測法12では、基準線質（60Co）で校正された電離箱を、ユーザー線質（高エネルギー光子線・電子線）で使うため、線質変換係数kQ,Q₀が必要でした。
Q: ユーザー線質（リニアックの光子線など）
Q₀: 基準線質（60Coガンマ線）
つまりkQって、「基準になる線質と、実際に使う線質の差を補正する係数」ってこと？
完璧！その理解で100点だよ！
そしてこの「差を埋める作業」に、光子線で1%、電子線で1.2%もの不確かさがあったんだ。これが「標準計測法12の弱点」だったんだよ。
📌 kQ の「役割」が変わる ── 60Co校正 vs リニアック校正
ちょっと待って、ゆんさん。リニアック標準計測法24では「kQ不要」って言うけど、完全にゼロになるの？ それとも「ほぼ不要」なの？
するどい！正確に言うと、「完全にゼロ」じゃなくて「限りなく1.0に近くなる」んだ。
リニアック校正では、校正線質 QSDL（Standard Dosimetry Laboratory の略）という新しい概念が登場するんだよ。ユーザー線質 Q と校正線質 QSDL がほぼ同じエネルギーだから、kQ,QSDL ≈ 1.0 になって、実質的に無視できるんだ。
リニアック標準計測法24では、従来の60Co基準線質 Q0 に代わり、校正線質 QSDL（校正機関のリニアックビーム）が新たな基準となります。ここで最も重要なのは、kQ の「定義そのもの」が変わるという点です。
| 比較項目 | 60Co校正（標準計測法12） | リニアック校正（リニアック標準計測法24） |
|---|---|---|
| kQ の定義 | kQ,Q₀ = ND,w,Q / ND,w,Q₀ | kQ,QSDL = ND,w,Q / ND,w,QSDL |
| 基準線質 | Q₀ = 60Coガンマ線（1.25MeV） | QSDL = 校正機関のリニアックビーム（6MV等） |
| 基準とユーザーのエネルギー差 | 非常に大きい → kQ ≠ 1.0 | 非常に小さい → kQ ≈ 1.0 |
| 値の算出方法 | モンテカルロ計算・実験データ（計算値） | 内挿で校正定数に吸収（実測値ベース） |
| 不確かさへの寄与 | 約1.0%（最大の不確かさ要因） | 校正定数に含まれる（極小） |
| 実際の使用 | 常に表から読み取り、必ず掛け算 | 原則不要（範囲外のみ外挿で使用） |
そっか！ 60Coとリニアックはエネルギーが全然違うから翻訳誤差が大きいけど、リニアック同士なら「ほぼ同じ言語」だから翻訳がいらないってことだね！
完璧な理解！まさにそういうこと。
ただし注意点がひとつ。校正範囲外のエネルギー（例えば4MVなど）を使う場合は、外挿法として標準計測法12のkQ表を使った補正計算が必要になるんだ。内挿と外挿で不確かさが変わるのは前に説明した通りだよ。
内挿（校正範囲内）: 校正証明書に記載された複数エネルギーの ND,w,Q から、自施設の線質指標に合わせて直線補間 → kQ は不要（校正定数に吸収されるため）
外挿（校正範囲外）: 校正範囲に最も近いエネルギーの校正定数を基準に、標準計測法12の kQ 比を用いて補正 → kQ を使用（不確かさが上乗せされる）
線質指標の求め方
| 放射線の種類 | 線質指標 | 測定方法 |
|---|---|---|
| 高エネルギー光子線 | TPR20,10 | 深さ20cmと10cmの線量比。0.6〜0.78の範囲（4〜15MV相当） |
| 高エネルギー電子線 | R50 | 線量が最大値の50%になる深さ（g/cm²） |
⚖️ 4. 標準計測法12 vs リニアック標準計測法24
よし、ここからが本題！
結局、「12」と「24」って何が違うの？試験に出るポイントを教えて！
OK！ここはテスト必出だから、しっかり見て！
一言でいうと、「不確かさ約1%改善」——これが最大のメリットだよ！
- 基準線質: 60Coガンマ線
- kQ補正: 必要
- 光子線の不確かさ: 2.9%（k=2）
- 電子線の不確かさ: 3.4%（k=2）
- 平行平板形電離箱: 相互校正が必要
- 基準線質: 高エネルギー光子線/電子線
- kQ補正: 不要（または大幅低減）
- 光子線の不確かさ: 1.9%（k=2）
- 電子線の不確かさ: 2.3%（k=2）
- 平行平板形電離箱: 直接校正可能
光子線: 2.9% → 1.9%（約1%改善）
電子線: 3.4% → 2.3%（約1.1%改善）
この改善は、線質変換係数kQの不確かさ（光子線1%、電子線1.2%）がなくなったことによります。
1%って小さく聞こえるけど…実際どうなの？
放射線治療では「1%」は巨大な数字なんだよ！
治療計画、装置の誤差、セットアップ誤差…全部積み重ねると、許容される誤差は±5%程度。その中で計測の1%改善は、他の誤差を吸収する「余裕」を生み出すんだ。

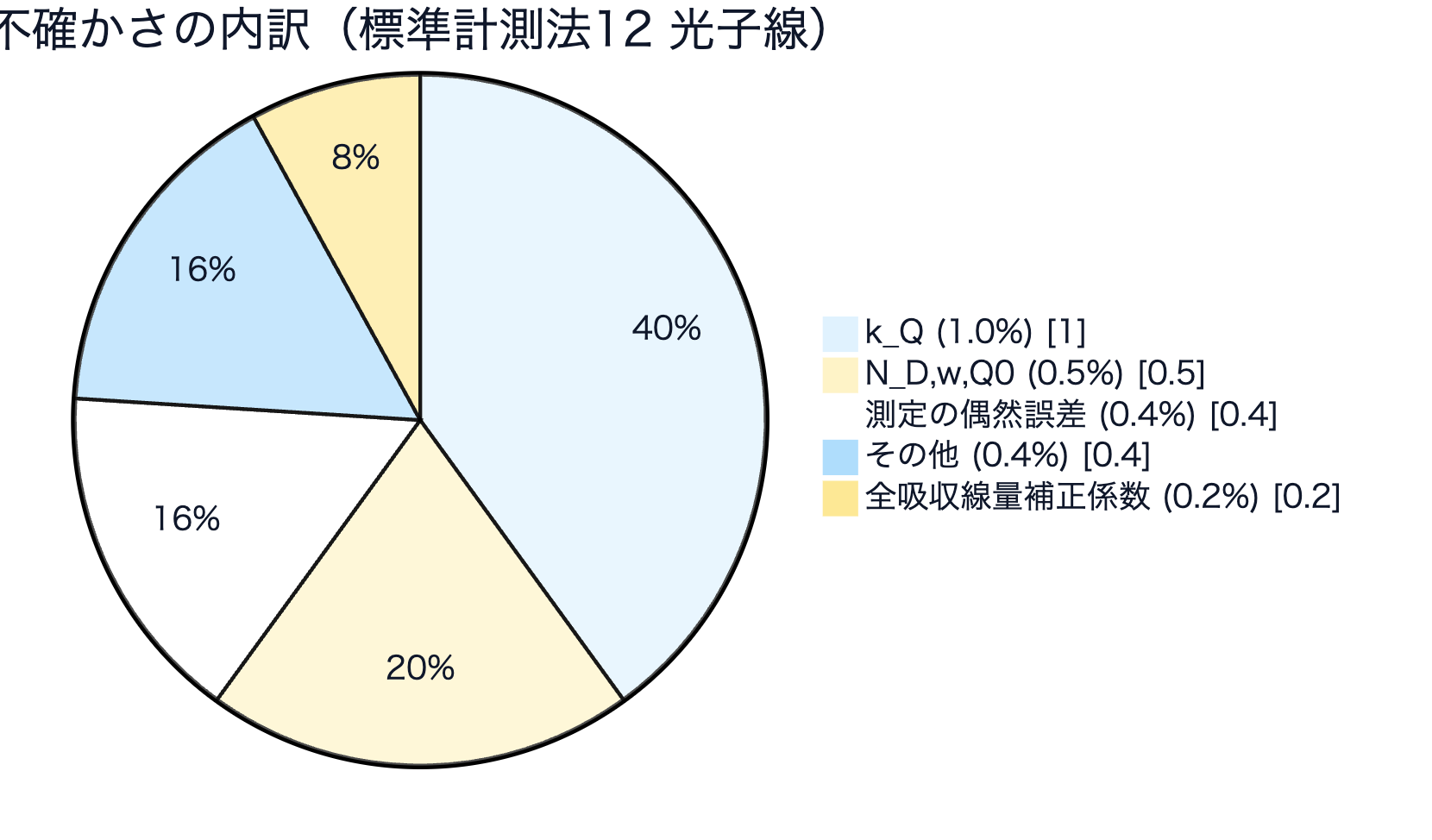

図2: 標準計測法12における不確かさの内訳（光子線）
不確かさの詳細比較
不確かさ（uncertainty）は、測定値の「信頼区間」を表す重要な概念です。放射線治療では、処方線量の±5%以内の精度が求められるため、各ステップでの不確かさを積み上げていくと、どれだけ余裕があるかがわかります。
| 不確かさ要因 | 標準計測法12 | リニアック標準計測法24 |
|---|---|---|
| 校正定数 ND,w | 0.5% | 0.5%（光子）/ 0.6%（電子） |
| 線質変換係数 kQ | 1.0%（光子）/ 1.2%（電子） | 不要または大幅低減 |
| 指示値の繰り返し精度 | 0.2% | 0.2% |
| 位置決め精度 | 0.4% | 0.4% |
| 合成標準不確かさ | 約1.5%（光子） | 約1.0%（光子） |
| 拡張不確かさ（k=2） | 約2.9%（光子） | 約1.9%（光子） |
複数の不確かさ要因は、二乗和の平方根で合成されます（相関がない場合）：
uc = √(u₁² + u₂² + u₃² + …)
拡張不確かさは、合成標準不確かさに包含係数kを掛けたもの。k=2は約95%の信頼区間に相当します。
🔬 「校正証明書の不確かさ」と「ユーザー施設の不確かさ」は別モノ！
ゆんさん、ちょっと待って…。校正証明書に「不確かさ1.0%」って書いてあるのに、なんで最終的な測定の不確かさは1.9%になるの？ 校正証明書の不確かさだけじゃダメなの？
超いい質問だ！ ここ、試験でもよく狙われるポイントなんだよ。
例えるなら、「包丁の切れ味（校正定数の不確かさ）」と「完成した料理の味（測定結果の不確かさ）」は別物でしょ？ どんなに切れ味抜群の包丁を持っていても、腕前やキッチンの環境で料理の出来は変わるよね。
① 校正証明書の不確かさ（ND,w,Q の不確かさ）
＝ 「道具（校正定数）の精度の限界」
標準機関（AIST や JCSS 校正事業者）が、厳密な実験室環境で電離箱の校正定数を決定した際の不確かさ。
② ユーザー施設での測定の不確かさ（Dw,Q の不確かさ）
＝ 「その道具を使って実際に測定した結果の精度の限界」
①を包含し、さらに現場での要因（セットアップ誤差、温度気圧計の精度など）が加算されるため、必ず①より大きくなる。
| 比較項目 | 校正証明書の不確かさ | ユーザー測定の不確かさ |
|---|---|---|
| 対象 | 校正定数 ND,w,Q そのもの | 水吸収線量 Dw,Q の測定結果 |
| 場所 | 標準機関（実験室レベルの厳密な環境） | ユーザー施設（臨床現場の環境） |
| 構成要因 | 標準機関での測定誤差のみ | 校正証明書の不確かさ ＋ ユーザーの手技・機器誤差 |
| 光子線での値（k=2） | 約 1.0 % | 約 1.9 % |
| 電子線での値（k=2） | 約 1.2 % | 2.0 %（内挿）〜 2.3 %（外挿） |
なるほど！ 校正証明書の1.0%は「道具の精度」で、1.9%は「料理の完成度」ってことね！ 道具がいくら良くても、現場のセットアップとかで誤差が積み重なるんだ…。
完璧な理解！ じゃあ次は、「現場の誤差」が具体的に何なのか見ていこう。
📊 ユーザー施設での不確かさ ― 構成要因の全貌
ユーザー施設でリファレンス線量計を用いて水吸収線量 Dw,Q を測定する際、不確かさは以下の要因で構成されています。それぞれの要因が「二乗和の平方根」で合成され、最終的な不確かさとなります。
| 不確かさ要因 | 標準不確かさ （k=1, %） | 内容 |
|---|---|---|
| 校正定数 ND,w,Q | 0.5（光子） 0.6（電子） | 校正証明書に記載される値。標準機関からの「道具の精度」 |
| 長期安定性 | 0.2 | 校正を受けてから測定日までの電離箱感度の経年変化 |
| 基準条件の設定 | 0.4 | 水ファントムの深さ設定、SSD/SCD設定の誤差 |
| 読み取り値のばらつき | 0.4 | モニタ値に対する電離箱指示値の繰り返し精度 |
| 補正係数の精度 | 0.4 | 温度気圧計の精度、極性効果補正、イオン再結合補正の不確かさ |
| 内挿・外挿計算 | 0.3 | TPR20,10 や R50 に合わせて校正定数を内挿/外挿する際の誤差 |
| 合成標準不確かさ | ≈ 1.0（光子） | 上記を二乗和の平方根で合成 |
| 拡張不確かさ（k=2） | ≈ 1.9（光子） | 合成標準不確かさ × 2（約95%信頼区間） |
💀 試験のひっかけ注意！
「リニアック校正による水吸収線量の不確かさ（k=2）は1.0%である」→ ×！
1.0%は校正定数 ND,w,Q 自体の不確かさ（校正証明書値）。ユーザー施設での水吸収線量の測定不確かさは 1.9%（光子線）です。この違いをはっきり区別できているかが問われます！
🎛️ 1.9%を達成するための現場管理 ── 不確かさ予算配分（Budget）
1.9%が目標値ってことはわかったけど、現場では具体的に何をどれくらいの精度で管理すればいいの？
核心を突く質問！校正定数の不確かさ（0.5%）は標準機関が保証してくれるもので、僕たちではどうにもならない。
でも残りの要因は全部「現場の管理力」にかかっているんだ。特に3つの0.4%を押さえることが最重要だよ！
① 基準条件の厳密な設定（寄与：0.4%）
水ファントムのセットアップ精度が直接的に影響します。
- 深さの決定: 電離箱の基準点を校正深 dc（10 g/cm²）に設置する際の位置決め精度が重要。ユーザー手技による深さ決定の標準不確かさは 0.13〜0.24 mm
- 水ファントム窓のたわみ: 水圧による変形に注意！ 厚さ3mmの窓では 約0.3mm、5mm厚でも約0.05mmの系統的ずれが生じる
- SSD/SCDの設定: 距離の逆二乗則が働くため、線源距離のわずかな誤差が線量に直結
② モニタ線量計と指示値の安定性（寄与：0.4%）
リニアックの出力安定性と読み取り値のばらつきを抑える必要があります。
- モニタ直線性: リニアックのモニタ線量計の直線性・再現性が確保されていること
- 繰り返し測定: Mraw の測定で変動係数が 0.1〜0.2%以下 になるまで繰り返し、安定した平均値を得る
③ 補正係数の正確な決定（寄与：0.4%）
- 温度計: 分解能 0.1℃以下、JCSS校正または気象測器検定済みのものを使用
- 気圧計: 分解能 0.01 kPa以下、同様に校正済みの信頼できる機器を使用
- 水温と室温の平衡: 測定前に十分な平衡時間を確保し、測定中の変動を抑制
- kpol, ks の実測: 極性効果・イオン再結合補正係数も実測に基づいて正しく評価
④ 校正定数の内挿精度（寄与：0.3%）
- 内挿可能範囲の確認: TPR20,10 が校正証明書の範囲内にあることが理想
- 近似方法: 3点以上 → 二次多項式近似、2点 → 直線補間。線質が大きく離れる場合は不確かさ増大
高い精度って、高価な機器を買えばいいってものじゃないんだね。基本的な実験手技を0.4%以下の精度で積み上げることが超大事なんだ！
その通り！「水深設定（窓のたわみ含む）」「精密な温度気圧測定」「リニアック出力の安定確認」——この3つの基本手技を、それぞれ0.4%以下の精度で積み上げることが、現場の最重要事項なんだよ。
⚡ 電子線の不確かさ ― 「内挿」と「外挿」で変わる!
電子線の不確かさは、校正定数の取得方法によって異なります。これも頻出ポイントです。
| 電子線の校正方法 | 不確かさ（k=2） | 補足 |
|---|---|---|
| 内挿（校正定数を内挿して使用） | 2.0 % | 校正を受けたエネルギー範囲内で、TPR20,10やR50に合わせて校正定数を補間 |
| 外挿（校正定数を外挿＋kQ使用） | 2.3 % | 校正範囲外のエネルギーで、線質変換係数kQを使って外挿 |
| 参考：標準計測法12（円筒形） | 2.9 % | 従来法。60Co校正 + kQ補正 |
| 参考：標準計測法12（平行平板形） | 3.4 % | 従来法。相互校正の不確かさも含む |
内挿と外挿で0.3%も違うんだ！ なるべく内挿の範囲で使うのがベストってことね？
その通り！ 外挿するとkQの不確かさが加わるから、精度が落ちるんだ。だから校正を受ける際は、自施設で使うエネルギー範囲をすべてカバーするように依頼するのが実務のコツだよ！
🔗 相互校正（Cross Calibration）の不確かさ
大規模施設では、校正を受けた「リファレンス線量計」とは別に、日常的に使う「フィールド線量計」を相互校正して使用します。相互校正を行うと、校正の「段階」がひとつ増えるため、不確かさはさらに大きくなります。
| フィールド線量計の使用ケース | 光子線（k=2） | 電子線（k=2） |
|---|---|---|
| リファレンス線量計で直接測定 | 1.9 % | 2.0 %（内挿）〜 2.3 %（外挿） |
| 相互校正フィールド線量計 （各エネルギーで校正） | 2.0 % | 2.1 % |
| 相互校正フィールド線量計 （媒介線質を使用） | — | 2.4 % |
リファレンス線量計を校正機関に出すと校正費用がかかるため、多くの施設では1台だけ校正に出し、他は相互校正で済ませる運用をしています。ただし、相互校正を行うたびに不確かさが”積み上がる”ことを理解しておきましょう。
標準計測法12の時代（光子線2.9%）に比べれば、相互校正を経ても2.0%と大幅に改善されている点は見逃せません。
📐 校正定数 ND,w,Q 自体の不確かさ（参考値）
標準機関から発行される校正証明書に記載される、水吸収線量校正定数 ND,w,Q 自体の相対拡張不確かさ（k=2）の例示値です。
| 線質 | 校正定数の不確かさ（k=2） | 含まれる要因 |
|---|---|---|
| 高エネルギー光子線 | 1.0 % | 一次標準器（カロリーメータ）の不確かさ + 標準機関でのビーム設定・測定ばらつき + 値の移転に伴う不確かさ |
| 高エネルギー電子線 | 1.2 % | 光子線と同様 + 電子線特有の散乱・ビーム不安定の影響 |
ここまでの話をまとめると…校正定数の1.0%は、ユーザー測定の1.9%の「一部」ってことだよね？ マトリョーシカみたいに中に入ってるイメージ！
マトリョーシカ、最高の例えだね！
正確に言えば、校正定数の不確かさ（1.0%）は、ユーザー測定の不確かさ（1.9%）の構成要素の1つ。どんなに精密な校正定数をもらっても、現場でのセットアップ、温度気圧測定、イオン再結合補正などの不確かさが二乗和で加わるから、最終精度は1.9%になる。この「入れ子構造」を理解していれば、試験問題は怖くないよ！
🔬 5. 【主役交代？】電離箱の種類と現場の使い分け
電離箱っていろんな種類があるよね？
ファーマ型とか平行平板形とか…どう使い分けるの？
いい質問だね！これ、「包丁の使い分け」と同じだよ！
刺身には刺身包丁、野菜には菜切り包丁。万能包丁もあるけど、専用のものには敵わないでしょ？
放射線治療における線量計測の「主役」は電離箱線量計です。放射線が電離箱内の空気を電離し、生じた電荷を測定することで線量を評価します。目的や測定条件によって、使用する電離箱の種類を適切に選択することが重要です。
電離箱線量計の基本原理
電離箱は、2つの電極間に電圧を印加した空気層で構成されています。放射線が空気を通過すると、空気分子が電離してイオン対（正イオンと電子）が生成されます。この電荷を収集・測定することで、放射線の量を評価します。
- 飽和領域での動作: 印加電圧を十分高くすると、生成されたイオン対のほぼ全てが再結合せずに電極に到達します。これを「飽和」といい、電離箱線量計はこの領域で動作させます。
- 電離量と吸収線量の関係: 空洞理論（Bragg-Gray理論）に基づき、空気中の電離量から周囲媒質（水）の吸収線量を導出します。
ファーマ型（円筒形）電離箱
ファーマ型電離箱は、放射線治療における「標準中の標準」とも呼べる検出器です。約0.6ccの空洞体積を持ち、世界中の放射線治療施設で絶対線量計測に使用されています。
- 容積: 約0.6cc（Farmer型の標準サイズ）
- 構造: 空気等価壁（グラファイトまたはプラスチック）と中心電極で構成
- 主な用途: 高エネルギー光子線の絶対線量計測（基準線量計）
- 基準点: 幾何学的中心（線質指標計測・水吸収線量計測時）
- 相対線量測定時: 半径変位法（0.6rcyl）を適用し、幾何学的中心から線源側に0.6rcylシフト
- 電子線での使用: R50 ≧ 4 g/cm²で使用可能。ただし、低エネルギーでは擾乱補正係数の不確かさが大きくなる
平行平板形電離箱
じゃあ平行平板形は「電子線専用包丁」ってこと？
そうそう！特に低エネルギー電子線（10MeV以下）では、平行平板形が断然おすすめ！
ファーマ型だと「深さ方向の平均化」が起きちゃうんだ。
平行平板形電離箱は、2つの平行な電極板の間に空気層を挟んだ構造です。電子線の測定において、深さ方向の空間分解能に優れ、擾乱補正係数が安定しているという利点があります。
- 構造: 入射窓、ガード電極、収集電極で構成。入射窓は薄い（通常1mm以下）
- 主な用途: 高エネルギー電子線の絶対線量計測、表面線量測定
- 基準点: 電離空洞の内側前面（前壁変位法）
- メリット: 全擾乱補正係数Pqが深さによらずほぼ一定。これは電子線測定において大きな利点
- 推奨条件: 10MeV以下の電子線には平行平板形が推奨される
- ガード幅: 十分なガード幅がないと、サイドスキャッタリングの影響を受ける
その他の電離箱
臨床現場では、用途に応じて様々なタイプの電離箱が使い分けられています。
- マイクロ電離箱: 体積0.01〜0.1cc。小照射野や急峻な線量勾配での測定に使用。ただし、イオン再結合の2点電圧法が適用できない場合がある
- 大容量電離箱: 体積1cc以上。低線量率の測定や環境モニタリングに使用
- ビルドアップキャップ付き電離箱: 空気中での校正や線質指標測定に使用
| 電離箱の種類 | 光子線 | 電子線（高エネルギー） | 電子線（低エネルギー） |
|---|---|---|---|
| ファーマ型 | ◎ 推奨 | ○ 使用可 | △ 不向き |
| 平行平板形 | △ 不向き | ◎ 推奨 | ◎ 推奨 |
💀 国試の罠
「小照射野では平行平板形電離箱を使う」→ ×！小照射野では半導体検出器やダイヤモンド検出器を使用します。平行平板形は大きすぎて空間分解能が足りません。
📋 6. 水吸収線量計測の実務手順
理論はわかってきた！でも実際にはどうやって測るの？
現場で「水ファントム」使うって聞いたけど…
いよいよ実践編だね！
水ファントムは「人体を模した水槽」なんだよ。30cm×30cm×30cmくらいの水槽に電離箱を沈めて測定するんだ。人体の約70%は水だから、基準に選ばれているんだよ！
実際の線量計測は、厳密に定められた手順に従って行われます。測定の再現性を確保し、施設間の比較を可能にするために、基準条件（参照条件）が詳細に規定されています。ここでは、臨床現場で行われる水吸収線量計測の具体的な流れを解説します。
水ファントムの準備
水吸収線量計測には、水ファントム（水槽）を使用します。水は人体軟部組織と放射線吸収特性が似ているため、標準的な媒質として採用されています。
- サイズ: 30×30×30cm以上が推奨。照射野端から5cm以上の水深が必要
- 水の純度: 蒸留水または脱イオン水を使用。不純物による電離量への影響を排除
- 温度平衡: 電離箱を水中に設置後、少なくとも10〜15分は温度平衡を待つ
- 気泡の除去: 電離箱表面や防水スリーブ内の気泡は正確な測定を妨げる
基準条件（参照条件）
| 項目 | 高エネルギー光子線 | 高エネルギー電子線 |
|---|---|---|
| 校正深 | 10 g/cm² | dref = 0.6R50 – 0.1 (g/cm²) |
| SSD / SAD | 100 cm | 100 cm |
| 照射野 | 10 cm × 10 cm | 10 cm × 10 cm以上 |
| 線質指標 | TPR20,10 | R50 |
- 水ファントム設置: 電離箱を校正深に正確に位置決め
- 温度・気圧測定: kTP算出のため
- 電離箱指示値測定: Mrawを取得
- 補正係数適用: kTP × kelec × kpol × ks
- 水吸収線量算出: Dw,Q = MQ × ND,w,Q
- 基準点線量算出: TMR または PDD で除算
図3: 水吸収線量計測の手順フロー
📊 6MV X線の計算例 ── 実際の数値で理解する水吸収線量計測
フローチャートは理解できた！ でも、実際の数値を使った計算ってどうなるの？
よし、6MV X線のモニタ校正をリアルな数値で完全に再現してみよう！
60Co校正の電離箱を使った標準計測法12のケースで計算して、最後にリニアック校正だとどう変わるかも比較するよ。
| 項目 | 値 |
|---|---|
| 公称エネルギー | 6 MV |
| 線質指標 (TPR20,10) | 0.668（実測値） |
| モニタ設定値 | 100 MU |
| セットアップ | SAD法（線源-電離箱間 100cm）、10×10 cm² |
| 校正深 (dc) | 10 cm |
| 気圧 (P) | 101.00 kPa |
| 水温 (T) | 23.0 ℃ |
| 電離箱 (PTW 30013) | ND,w,Co = 5.399×10⁻² Gy/nC |
| 読み取り値 (Mraw) | 14.34 nC（-300V） |
= 1.0034 × 1.0033 = 1.007
M+(+300V) = -14.35 nC、M–(-300V) = +14.34 nC
V1 = -300V → M1 = 14.34 nC、V2 = -100V →
M2 = 14.27 nC
電圧比 V1/V2 = 3.0、電荷比 M1/M2 = 1.005
※ 定数 a0=1.198, a1=−0.875, a2=0.677（電圧比3.0に対応）
PTW 30013のデータから直線内挿：
TPR=0.65 → kQ=0.993、TPR=0.68 → kQ=0.989
TMR(10, 10×10) = 0.770 を使用して線量最大深へ換算：
→ 1 MUあたりの線量 = 1.005 Gy / 100 MU = 1.005 cGy/MU
リニアック校正を受けた電離箱の場合、Step 5の「kQを表から引く」手順が以下に置き換わります：
- 校正証明書を確認: 「6MV (TPR=0.685) での校正定数 ND,w,Q = 47.82 mGy/nC」等が記載
- 内挿計算: TPR20,10=0.668 に合わせて証明書の近似式から直接 ND,w,Q を算出
- 計算: D(dc) = MQ × ND,w,Q（kQは不要）
→ Step 5の計算値 kQ の不確かさ 1.0%が排除され、より高精度！
📋 kQ 参照テーブル ── 標準計測法12「表3.3」を読む
計算例ではTPR=0.668でkQ=0.991って出てきたけど、あの数値ってどこから来てるの？
標準計測法12の「表3.3」だよ。主要な電離箱の型式ごとに、TPR20,10に対応するkQ値がリストされているんだ。
実際のデータを見ながら、読み方と内挿の仕方をマスターしよう！
以下は標準計測法12「表3.3」に基づく、主要電離箱における線質変換係数 kQ の参照値です。自施設のTPR20,10実測値に対応する行を見つけ、使用する電離箱の列からkQを読み取ります。
| TPR20,10 | PTW 30013 Farmer | PTW 30012 Farmer | IBA FC65-G Farmer | PTW 31010 Semiflex | PTW 34001 Roos PP |
|---|---|---|---|---|---|
| 0.620 | 0.999 | 0.999 | 1.000 | 0.999 | 1.001 |
| 0.630 | 0.998 | 0.998 | 0.999 | 0.998 | 1.000 |
| 0.640 | 0.997 | 0.997 | 0.997 | 0.997 | 0.999 |
| 0.650 | 0.995 | 0.995 | 0.996 | 0.995 | 0.998 |
| 0.660 | 0.993 | 0.993 | 0.994 | 0.993 | 0.996 |
| 0.668 | ← 計算例のTPR値（内挿で求める行） | ||||
| 0.670 | 0.991 | 0.991 | 0.992 | 0.991 | 0.995 |
| 0.680 | 0.989 | 0.989 | 0.990 | 0.989 | 0.993 |
| 0.690 | 0.987 | 0.987 | 0.988 | 0.987 | 0.992 |
| 0.700 | 0.985 | 0.985 | 0.986 | 0.985 | 0.990 |
| 0.710 | 0.983 | 0.983 | 0.984 | 0.983 | 0.988 |
| 0.720 | 0.981 | 0.980 | 0.982 | 0.980 | 0.986 |
| 0.730 | 0.979 | 0.978 | 0.980 | 0.978 | 0.984 |
| 0.740 | 0.977 | 0.976 | 0.978 | 0.976 | 0.982 |
| 0.750 | 0.975 | 0.974 | 0.976 | 0.974 | 0.980 |
| 0.760 | 0.972 | 0.971 | 0.973 | 0.971 | 0.978 |
| 0.770 | 0.969 | 0.968 | 0.970 | 0.968 | 0.975 |
| 0.780 | 0.966 | 0.965 | 0.967 | 0.965 | 0.972 |
| 0.790 | 0.963 | 0.962 | 0.964 | 0.962 | 0.969 |
| 0.800 | 0.960 | 0.959 | 0.961 | 0.959 | 0.966 |
※ 上記は学習用の参考値です。実際の計測では標準計測法12原文の表を参照してください。
表にちょうどのTPR値が無い場合（ほとんどがそうです）、隣り合う2行から直線内挿します。
例: PTW 30013、TPR20,10 = 0.668 の場合
① TPR=0.660 → kQ=0.993
② TPR=0.670 → kQ=0.991
内挿: kQ = 0.993 + (0.668−0.660)/(0.670−0.660) × (0.991−0.993)
= 0.993 + 0.8 × (−0.002)
= 0.993 − 0.0016 = 0.991
🧮 水吸収線量スマートシミュレータ
テーブルの読み方は理解した！ でも、自分の施設のデータで実際に計算してみたいな…
じゃあシミュレータを用意したよ！ 標準計測法12とリニアック標準計測法24の両方に対応しているから、数値を入れ替えて結果を比較してみて！
🧮 水吸収線量シミュレータ
数値を入力して「計算実行」を押すと、Step-by-stepで結果が表示されます
💀 シミュレータの注意点
本シミュレータは教育・学習目的で設計されています。臨床での線量計測には、標準計測法の原文に従い、正規の校正証明書データを使用してください。電子線、FFFビームなどの特殊条件には対応していません。
🏛️ 7. 【日本の聖地】産業技術総合研究所（AIST）の凄すぎる役割
産総研って試験によく出るよね！
でも具体的に何してるか、いまいちピンとこなくて…
産総研は「日本の線量計の神殿」みたいな場所なんだ！
すべての線量計の「基準」を作って、守っている。いわば「線量の総本山」だね！
日本における放射線の「一次標準」を管理しているのが産業技術総合研究所（AIST）です。
グラファイトカロリーメーター
AISTでは、グラファイトカロリーメーターという究極の線量計を使っています。これは放射線を吸収したときの「温度上昇」（約0.01℃という極めて微小な変化）を超精密温度センサーで測定し、吸収線量を直接決定する装置です。
グラファイトカロリーメーターは、電離箱のような「間接的」な測定ではなく、放射線エネルギーが熱に変換されることを利用した「絶対測定」です。このため、他の一切の線量計に依存せず、SI単位系に直接トレーサブルな線量値を提供できます。
- 構造: 3重構造のグラファイト素子（コア、ジャケット、シールド）で構成。外部からの熱の影響を遮断
- 原理: 放射線エネルギー → 熱 → 温度上昇を測定。約1Gyの吸収で約0.01℃の温度上昇
- 温度測定: 極小径のサーミスターと微小信号測定回路で、μKオーダーの温度変化を検出
- 熱欠損補正: 放射線化学反応による「熱欠損」を補正。グラファイトでは約0.5%
- 変換計算: グラファイト吸収線量 → 水吸収線量の変換は、詳細なモンテカルロシミュレーションで実施。不確かさ0.5%を達成
なぜグラファイトを使うのか？
ちょっと待って！水吸収線量を測りたいのに、なんで炭素（グラファイト）を使うの？
水を直接測ればいいじゃん！
鋭い質問だね！実は水は液体だから対流しちゃうんだ。
0.01℃の温度上昇を測りたいのに、水が動いたら測れないよね？グラファイトは固体で安定してるから、超精密な温度測定ができるんだよ！
水吸収線量を測りたいのに、なぜ「グラファイト（炭素）」を使うのでしょうか？その理由は以下の通りです：
- 熱伝導性: 水は液体のため、対流によって温度測定が困難。グラファイトは固体で熱伝導が安定
- 比熱: グラファイトは比熱が適度に小さく、温度変化を検出しやすい
- 原子番号: 炭素（Z=6）は水（実効Z≈7.42）と近く、放射線吸収特性が類似
- 機械的安定性: 高精度の加工が可能で、長期間安定した測定ができる
グラファイトで測定した吸収線量を水の吸収線量に変換する際には、両者の密度、阻止能比、エネルギー吸収係数の違いを考慮したモンテカルロシミュレーションが用いられます。
| 線質 | 一次標準機関（AIST） | JCSS校正事業者経由 |
|---|---|---|
| 高エネルギー光子線 | 0.4% | 0.5%（+0.3%を合成） |
| 高エネルギー電子線 | 0.5% | 0.6%（+0.3%を合成） |
2025年からの新サービス
2025年2月、AISTと東洋メディック株式会社の連携により、産総研の施設を活用したJCSS校正サービスが開始されました。これは産総研の放射線施設を民間企業が活用して校正サービスを提供する、日本初の事例です。
このサービスの特徴は以下の通りです：
- リニアック線源の使用: 従来の60Co線源ではなく、医療用リニアック装置を線源として使用
- 同時比較校正: 標準器と被校正器の出力を同時に取得し比較することで、効率的な校正を実現
- 多様な電離箱に対応: ファーマ型だけでなく、平行平板形やマイクロ電離箱など、多種多様な検出器の校正が可能
- 将来の安定供給: 放射性同位体（60Co）を使用しないため、線源の減衰や入手困難化の影響を受けない
JCSSとは何か？
JCSS（Japan Calibration Service System）は、計量法に基づく日本の校正サービス認定制度です。経済産業省が所管し、独立行政法人製品評価技術基盤機構（NITE）が認定業務を行っています。
JCSS認定を受けた校正事業者が発行する校正証明書には、国際MRA対応のシンボルマークが付与され、国際的に通用するトレーサビリティが保証されます。これにより、日本の医療機関で使用される線量計は、世界共通の基準に基づいた精度を持つことが証明されます。
📄 校正証明書の中身 ── 産総研から届くデータ
ところで、リニアック校正を依頼したら校正証明書には具体的に何が書いてあるの？
ここが60Co校正との最大の違いだね。従来は「60Coの校正定数1つ」だったけど、リニアック校正では「複数の線質（エネルギー）における校正定数のリスト」が届くんだ！
リニアック校正（水吸収線量校正）を依頼すると、従来の「60Coの校正定数1つ」ではなく、「電離箱のエネルギー特性データ（特性曲線）」として以下のデータが提供されます。
| 放射線の種類 | 提供されるデータ | 具体例 |
|---|---|---|
| 高エネルギー光子線 | 各ビームの公称電圧・TPR20,10・ND,w,Q・不確かさ | 6MV (TPR=0.685): 47.82 mGy/nC 10MV (TPR=0.735): 47.95 mGy/nC 15MV: … |
| 高エネルギー電子線 | ① 複数のR50に対するND,w,Qリスト または ② 近似曲線の係数 (a, b, c) | 円筒形: ND,w,Q = a + b(R50)c 平行平板形: ND,w,Q = a + b·exp(−R50/c) |
【光子線：3点以上の校正点がある場合】
産総研データ（横軸: TPR20,10、縦軸: ND,w,Q）に対し二次多項式近似：
ND,w,Q = A + B(TPR20,10) + C(TPR20,10)²
この式に自施設の TPR20,10 を代入して、そのビーム専用の校正定数を決定。
※ 2点しかない場合は直線内挿を使用。
【電子線の場合】
証明書に記載された係数 a, b, c を所定の関数に代入し、自施設の R50 を入力して ND,w,Q を算出。
【校正範囲外（外挿）の場合】
例：4MV (TPR≈0.62) を使いたいが、校正データが6MV (0.68) までしかない場合
ND,w,Q = ND,w,QSDL × kQSDL(6MV) /
kQ(4MV)
※ 標準計測法12の kQ 表を使用。外挿による追加不確かさは約0.3%。
つまり、産総研から届くのは「あなたの電離箱のエネルギー特性データ」で、kQ表を引く代わりに、特性曲線から自施設のエネルギーに合った定数を読み取るってことだね！
完璧！汎用的な計算値であるkQの不確かさを排除し、実測に基づいた高精度な測定を実現する——これがリニアック校正の本質なんだ。
🌍 8. 国際基準 IAEA TRS-398 との関係
TRS-398って国際基準だよね？
日本の標準計測法とどう違うの？
日本の標準計測法はTRS-398を「ベース」にしつつ、日本の事情に合わせてカスタマイズしたものなんだ！
世界共通のルールブックがあって、日本版ローカライズがあるイメージだね。
日本の標準計測法12およびリニアック標準計測法24は、国際原子力機関（IAEA）のTRS-398というプロトコルに準拠しています。世界中の放射線治療施設が同じ基準で線量を測定できるよう、国際的に統一された方法論です。
TRS-398の基本概念
IAEA TRS-398は2000年に発刊され、「水吸収線量に基づく外部放射線治療の線量決定」を定めています。最大の特徴は、従来の空気カーマベースから水吸収線量ベースへの移行を完了させたことです。
- 水吸収線量校正定数 ND,wを使用（空気カーマ校正定数NKからの脱却）
- 線質変換係数 kQの表を提供（電離箱型式ごと）
- 基準条件の国際統一（深さ10cm、10×10cm照射野など）
日本の標準計測法との違い
TRS-398と標準計測法12では、電子線に対するkQの値にわずかな差があります。
| 電離箱タイプ | 線質条件 | kQの差 |
|---|---|---|
| 円筒型（ファーマ） | R50 = 4 g/cm² | 約0.8% |
| 平行平板形 | R50 = 3 g/cm² | 約2.5% |
この差は低エネルギー電子線で特に顕著になるため、国際比較や論文執筆時には注意が必要です。リニアック標準計測法24では、高エネルギー光子線・電子線で直接校正するため、このような系統的な差の影響が軽減されます。
🏥 9. 臨床現場での実践
ここまでの話、全部「年に一度の校正」のため？
普段の業務では何するの？
現場では毎日の出力チェックが欠かせないよ！
年に一度の校正は「基準を作る」作業。それを基に、毎日・毎週・毎月のQA（品質管理）で装置が正しく動いているか確認するんだ！
線量計測は「年に一度の定期検査」だけではありません。日々の品質管理（QA）の中で、出力の安定性を確認し続ける必要があります。
日常QAにおける出力確認
放射線治療装置の品質管理（QA）は、患者さんの安全を守るための最後の砦です。リニアック標準計測法24で校正された線量計を基準として、以下のような頻度で出力の確認が行われます。
- 毎日（Daily）: 出力の安定性確認（許容誤差 ±3%）。簡易型線量計やファーマ型電離箱で測定
- 毎週（Weekly）: より詳細な出力測定。複数のエネルギーで確認
- 毎月（Monthly）: 複数の照射野サイズでの確認、平坦度・対称性の検証
- 年次（Annual）: 絶対線量校正の見直し。校正済み電離箱を用いた完全な再測定
許容誤差の±3%は「大きい」と感じるかもしれませんが、これは日常チェック用の簡易測定における許容範囲です。年次校正ではより厳密な測定が行われ、リニアック標準計測法24に基づく不確かさ1.9%（k=2）の精度が担保されます。
IMRT/VMATにおける線量検証
強度変調放射線治療（IMRT）や回転型IMRT（VMAT）では、計画された線量分布が正しく照射されているかの検証（Patient-specific QA）が必須です。この検証にも電離箱線量計が使われ、基準となる「絶対線量」の精度がそのまま検証の信頼性を左右します。
リニアック標準計測法24により不確かさが約1%改善されることは、以下の臨床的意義を持ちます：
- 治療計画の信頼性向上: 処方線量と実投与線量の乖離が小さくなる
- 施設間のばらつき低減: 多施設共同研究や臨床試験の品質向上
- 小照射野線量測定の基盤強化: 定位放射線治療の精度向上への寄与
モンタージュ測定と二次校正
大規模な医療機関では、複数のリニアック装置を保有しています。各装置の出力を揃えるため、基準となる電離箱（校正を受けたもの）と作業用電離箱（日常的に使用するもの）を使い分けることがあります。
作業用電離箱は、校正済み電離箱との比較（相互校正）によって校正定数を取得します。この際も、リニアック標準計測法24に基づく校正済み電離箱を基準にすることで、全体の不確かさを低く保つことができます。
🔄 リニアック校正への移行 ── 現場の実務で変わる4つのポイント
理論と精度の話はわかった！ でも実際に現場の作業って何が変わるの？ 毎日のルーティンが激変しちゃう？
安心して！ 測定の手技そのもの（水深10cmでのセットアップとか）はほぼ同じだよ。
変わるのは大きく「計算のプロセス」と「参照するプロトコル」の2点なんだ。具体的に4つのポイントを見ていこう！
① 計算式の簡素化 ── kQ テーブルが不要に
従来：Dw,Q = MQ × ND,w,Co × kQ（テーブルから読み取り）
今後：Dw,Q = MQ × ND,w,Q（校正証明書から直接使用）
ND,w,Q の中に、実質的な線質変換の要素が既に高精度に含まれていると考えられます。
② 校正定数の決定方法 ── 「テーブル参照」から「内挿計算」へ
従来：線質指標(TPR20,10)を測定 → 標準計測法12の「表」から kQ を読み取り → 計算
今後：校正証明書の複数エネルギー（例: 6MV, 10MV, 15MV）の値から → 自施設の線質指標に合わせて内挿計算
校正範囲外のエネルギー（例: 4MV）の場合は、最も近いエネルギーの校正定数を基準に、標準計測法12の kQ 比を用いて外挿します。
③ 測定精度の大幅向上
計算値である kQ（約1.0%の不確かさ）を使用せず、実測に基づいた定数を使用するため、水吸収線量計測の相対拡張不確かさが 約2.9% → 約1.9% へと大幅に低減されます。
④ プロトコルの使い分け ── 2つの体系が併存
60Co校正の線量計を使用する場合 → 標準計測法12に従う
リニアック校正の線量計を使用する場合 → リニアック標準計測法24に従う
両プロトコルは当面併存するため、所有する校正証明書の種類に応じてプロトコルを使い分ける運用になります。
なるほど！ 要するに「kQテーブルを引く作業」が「校正証明書から内挿計算する作業」に置き換わるってことね！ 手順の大枠は変わらないけど、精度はグッと上がる！
パーフェクト！そして忘れちゃいけないのが、両方のプロトコルが併存する過渡期だということ。
施設によっては60Co校正の線量計とリニアック校正の線量計を両方持っている場合もある。その場合は、使う線量計の校正証明書に合わせてプロトコルを切り替える必要があるんだ。
💀 実務の注意点 ── プロトコルの混同は絶対NG！
リニアック校正を受けた電離箱に対して標準計測法12の手順を適用する（またはその逆）と、計算体系が異なるため正しい吸収線量が得られません。校正証明書の種類（60Co校正 or リニアック校正）をよく確認し、対応するプロトコルを使い分けることが極めて重要です。
📝 10. 国家試験・認定試験対策ポイント
ゆんさん！ここが一番大事！！
試験に出るポイントをまとめて教えて！
OK！ここからは「国試頻出パターン」を一気にまとめていくよ！
クリックして、一つずつ確認してね！
解答: ND,w,Q₀（水吸収線量校正定数）
ポイント: リニアック標準計測法24では kQ が不要になることも押さえておく！
解答: kTP
ポイント: 温度(T)・気圧(P)の頭文字！温度が高い・気圧が低いと kTP は大きくなる。
解答: TPR20,10
ポイント: 光子線 → TPR20,10、電子線 → R50 のペアで暗記！
解答: 平行平板形電離箱
ポイント: 低エネルギー電子線では、ファーマ型は不向き。平行平板形を選ぶ！
解答: 線質変換係数kQ
ポイント: kQの不確かさは光子線で1%、電子線で1.2%と最大の要因。これが不要になるのがリニアック標準計測法24のメリット！
解答: 深さ10 g/cm²、照射野10×10 cm²、SSD（またはSAD）100 cm
ポイント: 「10, 10, 100」と覚える！電子線の場合は校正深が dref = 0.6R50 – 0.1 になることに注意。
解答: 産業技術総合研究所（AIST）
ポイント: AISTが一次標準、JCSS校正事業者が二次標準を提供。グラファイトカロリーメーターで絶対測定！
解答: 約1.9%
ポイント: 校正定数の不確かさ（1.0%）に加え、長期安定性（0.2%）、基準条件の設定精度（0.4%）、読み取り値のばらつき（0.4%）、補正係数の精度（0.4%）、内挿計算（0.3%）などが二乗和の平方根で合成されるため、必ず大きくなる！
「校正証明書の不確かさ = 道具の精度」「ユーザー測定の不確かさ = 結果の精度」と整理して覚えよう！
解答: 校正定数を内挿して使用した場合（2.0%）
ポイント: 校正定数を内挿して使用 → 2.0%、外挿（kQ使用）→ 2.3%。外挿するとkQの不確かさが上乗せされる！ 比較として、従来の標準計測法12では円筒形2.9%、平行平板形3.4%。いずれの方法でもリニアック標準計測法24の方が大幅に改善されている点も押さえよう。
解答: ほぼ1.0となり、実質的に不要となる
ポイント: リニアック校正では、校正線質 QSDL（校正機関のリニアックビーム）とユーザー線質 Q が近いため、kQ ≈ 1.0。この値は校正定数 ND,w,Q に吸収されるため、計算式から消える。これが不確かさ改善の本質！
また、60Co校正の線量計には標準計測法12を、リニアック校正の線量計にはリニアック標準計測法24を適用すること。プロトコルの混同は不可。
「リニアック標準計測法24」は2024年に発刊されたばかりの最新プロトコル。今後の国家試験・医学物理士試験で「標準計測法12との違い」を問う問題が出題される可能性大！
特に押さえるべきは：
- kQ補正が不要になる理由: 治療線質で直接校正するから。校正線質 QSDL とユーザー線質 Q が近いため kQ ≈ 1.0
- 不確かさの改善幅: 光子線で約1%改善（2.9% → 1.9%）
- 相互校正が不要: 平行平板形も直接校正可能
- 校正定数の不確かさ ≠ 測定の不確かさ: 校正証明書1.0% vs ユーザー測定1.9%。「入れ子構造」を理解！
- 電子線の内挿 vs 外挿: 内挿2.0% vs 外挿2.3%。実務で使うエネルギー範囲をカバーして校正に出すのがベスト
- プロトコルの使い分け: 60Co校正→標準計測法12、リニアック校正→リニアック標準計測法24。混同は不可（両プロトコル併存期）
- 現場の作業変化: 「kQテーブルを引く」→「校正証明書から内挿計算」に置換。測定手技は同じ、計算プロセスが変わる
🔮 11. 放射線計測の将来展望
リニアック標準計測法24は「最新」だけど、これからもっと進化するの？
もちろん！放射線治療は日進月歩だよ！
FFFビーム、小照射野、MR-リニアック…新しい技術に合わせて、計測法もどんどん進化していくんだ。だから僕たちも学び続けることが大切なんだよ！
リニアック標準計測法24の発刊は、放射線治療における線量計測の「新時代」の幕開けです。今後、さらなる技術革新が期待されています。
フラットニングフィルタフリー（FFF）ビームへの対応
近年の定位放射線治療では、フラットニングフィルタフリー（FFF）ビームが主流になりつつあります。FFFビームは従来のビームとは線質が異なるため、専用のkQデータが必要です。リニアック標準計測法24では、FFFビームでの校正にも対応した枠組みが整備されています。
小照射野線量測定への発展
IMRTやVMATの普及により、小照射野（3cm×3cm以下）での線量測定の重要性が増しています。小照射野では電離箱のサイズが問題となり、従来の0.6ccファーマ型では体積平均効果により正確な測定ができません。
現在、IAEAでは小照射野専用のプロトコルTRS-483が発刊されており、リニアック標準計測法24とTRS-483を組み合わせることで、小照射野から通常照射野まで一貫した線量トレーサビリティを確保できます。
オンライン校正・リモート検証の可能性
COVID-19パンデミック以降、医療機器のリモート保守・監視の重要性が認識されました。将来的には、線量計の校正データをクラウド管理し、AIによる異常検知を行う「スマート線量計測」システムの実現も期待されています。
⚠️ 注意：新技術への対応
MR-リニアック（MRIdian, Elekta Unity等）のような新しい治療機器では、磁場中での電離箱の応答が変化します。これらの機器に対する線量計測プロトコルは、まだ発展途上にあります。最新の情報を常にフォローすることが重要です。
🎓 まとめ: 線量計測の新時代
ふぅ…情報量すごかった！でも、意外と面白かったかも！
「標準計測法」って聞くと眠くなるイメージだったけど、実は患者さんの命を守るためのすごい技術なんだね！
リニアック標準計測法24は、「治療に使う線質で校正する」という当たり前のことを、ようやく実現した画期的なプロトコルです。
不確かさの改善は「数字の話」ではありません。それは患者さんに届く線量の精度が上がるということ。1%の誤差が、5年後の生存率を変えることもあるのです。
- リニアック標準計測法24は2024年3月に日本医学物理学会から発刊された最新の線量計測プロトコル
- 従来の標準計測法12は60Coガンマ線で校正するため、線質変換係数kQによる補正が必要だった
- リニアック標準計測法24では高エネルギー光子線・電子線で直接校正するため、kQ補正が不要（または大幅低減）
- 結果として、不確かさが約1%改善（光子線: 2.9% → 1.9%）
- 平行平板形電離箱も直接校正可能となり、ユーザーによる相互校正が不要に
- 電離箱指示値の補正にはkTP、kelec、kpol、ksの4つの補正係数を使用
- 線質指標は光子線でTPR20,10、電子線でR50を使用
- 産業技術総合研究所（AIST）がグラファイトカロリーメーターによる一次標準を管理
- 校正証明書の不確かさ（1.0%）≠ ユーザー測定の不確かさ（1.9%）：校正定数の精度に、現場の手技・機器誤差が二乗和で合成される「入れ子構造」
- 電子線の不確かさは内挿（2.0%）＜ 外挿（2.3%）。校正時にはユーザーの使用エネルギー範囲をすべてカバーすることが重要
- 校正線質 QSDL（Standard Dosimetry Laboratory）が新たな基準線質。ユーザー線質 Q と QSDL が近いため kQ,QSDL ≈ 1.0 → 実質的に不要
- 標準計測法12とリニアック標準計測法24は当面併存。校正証明書の種類に応じて適用プロトコルを使い分ける。混同は厳禁
試験直前チェックリスト
| 項目 | 標準計測法12 | リニアック標準計測法24 |
|---|---|---|
| 基準線質 | 60Coガンマ線 | 高エネルギー光子線/電子線 |
| kQ補正 | 必要 | 不要 |
| 光子線の不確かさ（k=2） | 2.9% | 1.9% |
| 電子線の不確かさ（k=2） | 3.4% | 2.3% |
| 平行平板形電離箱 | 相互校正が必要 | 直接校正可能 |
| 校正機関 | 医用原子力技術研究財団 | AIST + JCSS校正事業者 |
ゆんさん、今日もありがとう！
最後に一言だけ、試験に向けて覚えておくべきことを教えて！
お疲れ様！これだけ覚えて帰って！
👉 「リニアック標準計測法24 = kQ不要 = 不確かさ1%改善」
核心は「基準線質を治療線質に近づければ、補正の不確かさが減る」というシンプルな原理なんだ。
この記事をブックマークして、試験前にもう一度見直してね！💪
