【リニアック標準計測法24】完全攻略ガイド<2024年新規格>｜標準計測法12との違いから不確かさ評価まで
本文中の AI つきリンクは、その専門用語をGoogleのAIモードで深掘りできます。初めて出会う用語はその場で調べながら読み進めてください。
- リニアック標準計測法24は、実際の治療に使う高エネルギー光子線・電子線そのもので線量計を校正する新プロトコル。2024年3月に日本医学物理学会が発刊した。
- 従来の60Coガンマ線校正AIで必須だった線質変換係数 kQ が実質不要になり、計算式から消える。
- その結果、光子線の拡張不確かさ（k=2）は約2.9%から1.9%へ、電子線は約3.4%から2.0〜2.3%へ改善した。
- 平行平板形電離箱も直接校正できるようになり、ユーザー側での相互校正が必須ではなくなった。
- 標準計測法12とは当面併存する。校正証明書の種類（60Co校正かリニアック校正か）でプロトコルを使い分け、混同は厳禁。
リニアック標準計測法24 表4.3 に基づく
バーの長さは拡張不確かさ（k=2）の相対比較。短いほど高精度。出典：リニアック標準計測法24 表4.3・表5.3
ゆんさん、正直に言っていいですか。「標準計測法」って聞くだけで眠くなるんです…。kQとかND,wとか、アルファベットと添え字ばかりで頭に入ってこなくて。
その気持ちはよく分かる。でもね、線量計測というのは要するに「このリニアック、本当に1Gy出しているのか？」を確かめる作業なんだ。もしリニアックが100Gy出していると表示しながら、実際には95Gyしか出していなかったらどうなると思う？
がん細胞が生き残ってしまう…ということですか？
そう。逆に105Gy出ていたら、今度は正常組織が傷む。だから線量の精度AIは治療成績に直結する。私たちが「校正」に本気で向き合うのは、その数%が患者さんのその後を左右するからなんだ。
数字の話だと思っていたけれど、患者さんの話だったんですね。それなら、ちゃんと理解したいです。
なぜ今、新しい計測法が必要だったのか
放射線治療で使う線量計は、正しい値を示しているかを定期的に確認する必要がある。これまで日本では標準計測法12（正式名称：外部放射線治療における水吸収線量の標準計測法）が使われてきた。2012年の刊行だから「12」、今回は2024年だから「24」という命名である。
標準計測法12は60Coガンマ線を基準線質として電離箱線量計を校正する。ところが実際の治療に使うのは4〜15MV程度の高エネルギー光子線や電子線だ。この治療で使う線質との違いを埋めるために、線質変換係数 kQAIという補正が必要だった。
60Coで校正して、リニアックで使う。それは少し不自然に感じます。どうしてそんな回り道をしていたのでしょうか。
いいところに気づいたね。理由は単純で、治療線質そのものの線量標準が国内に無かったからなんだ。例えるなら、お下がりのダボダボの制服をベルトで絞って体格に合わせているようなもの。自分なりに調整して「だいたい合っている」と思っても、本当にぴったりなのかという不安は残るよね。その帳尻を合わせる数値が kQ だった。
標準計測法12における不確かさの最大要因が、この線質変換係数 kQ そのものである。光子線で約1.0%、電子線では約1.2%の不確かさを持つ。基準線質と実際の治療線質が違うから補正が要り、その補正がまた不確かさを生む——これが長年のジレンマだった。
転機は2013年、産総研のリニアック線量標準
2013年、産業技術総合研究所（AIST）が医療用リニアック装置を使った水吸収線量標準を開発した。つまり、実際の治療に使うのと同じ高エネルギー光子線・電子線そのもので線量計を校正できるようになったのである。そして2025年2月、産総研の施設を活用したJCSS校正サービスが開始された。プロトコルの整備と校正サービスの提供が揃い、現場で使える体制がようやく完成した。
リニアック標準計測法24の核心は一文で言い切れる。治療に使う線質で校正するから、線質変換による補正が要らなくなる。補正が消えれば、補正が持ち込んでいた不確かさも一緒に消える。
図1：線量トレーサビリティの連鎖。SI単位から患者さんに届く線量まで、鎖のどこか一箇所でも緩めば全体が狂う。
水吸収線量の計算式を解剖する
線量計測の目的は、水の吸収線量 Dw,Q（単位：Gy）を求めることだ。人体の約70%は水なので、水を基準に選んでいる。両プロトコルの基本式を並べると、改訂の効き目が一目で分かる。
| プロトコル | 水吸収線量の基本式 | 要点 |
|---|---|---|
| 標準計測法12 （60Co校正） | Dw,Q = MQ × ND,w,Q₀ × kQ,Q₀ | 基準は60Co。表から kQ を読み取って掛ける手順が必須 |
| リニアック 標準計測法24 | Dw,Q = MQ × ND,w,Q | 治療線質で直接校正。kQ が式から消える |
MQ：補正後の電離箱指示値 ／ ND,w,Q：水吸収線量校正定数（治療線質で直接校正されたもの）
新しいほうは式が短くなっていますね。kQがひとつ消えただけで、こんなに変わるものなんですか？
消えたのは掛け算の記号ひとつだけど、意味は大きいよ。kQは翻訳料みたいなものなんだ。外国語で書かれたレシピを日本語に訳す手間がいらなくなった、と考えると分かりやすい。訳す手間が消えれば、誤訳の心配もなくなるよね。
指示値の補正 ── 4つの係数は両プロトコル共通
電離箱の生の読み値 Mraw は、そのままでは使えない。4つの補正係数を掛けて真の指示値 MQ を得る。この部分は両プロトコルで共通なので、計測法12を学んだ知識はそのまま生きる。
| 補正係数 | 名称 | 意味と決め方 |
|---|---|---|
| kTP | 温度気圧補正AI | kTP = (273.2 + t)/(273.2 + 22) × 101.33/p 気温が高いほど、気圧が低いほど大きくなる |
| kelec | 電位計校正定数AI | 一体校正なら1.000。分離校正では校正証明書の値を使う |
| kpol | 極性効果補正AI | 印加電圧の極性を反転させたときの応答差を補正。ファーマ型では概ね0.997〜1.003 |
| ks | イオン再結合補正AI | 2点電圧法で決める。線量率が高いほど、印加電圧が低いほど大きくなる |
指示値補正の式 MQ = Mraw × kTP × kelec × kpol × ks
各係数の実測手順と計算例は、標準計測法12 第2部・実践編で数値を追いながら解説している。kTPとksは現場での取りこぼしが多いので、あわせて確認してほしい。
ks の注意点 マイクロ型電離箱では2点電圧法が成立しないことがある。またパルス放射線と連続放射線AIでは計算式が異なるので、線源の種類を確認してから式を選ぶこと。測定機器の点検・校正が法令上どう位置づけられるかは測定の信頼性確保（主任者ドリル）で確認できる。
線質変換係数 kQ の役割はこう変わった
電離箱線量計の応答（感度）は、放射線の種類やエネルギー、すなわち線質によって変化する。電離箱の壁材や空気の阻止能・質量エネルギー吸収係数AIが線質ごとに異なるためだ。60Coガンマ線（平均エネルギー約1.25MeV）と10MV光子線では応答が違うので、60Coで校正した電離箱を10MVで使うなら、その差を補正しなければ正しい線量は得られない。
線質変換係数の定義 kQ,Q₀ = ND,w,Q / ND,w,Q₀ （Q：ユーザー線質、Q₀：基準線質＝60Co）
「標準12」から「標準24」への移行で何が変わったか──線量計算式と線質変換係数kQの定義をワークステーションで緻密に検証するLINA。
リニアック標準計測法24では「kQが不要」と聞きましたが、完全にゼロになるのですか。それとも、ほぼ不要という意味でしょうか。
この問いの答えが、改訂の技術的な核心にあたる。正確には「限りなく1.0に近くなるので、実質的に無視できる」が正しい。リニアック標準計測法24では、従来の Q₀（60Co）に代わって校正線質 QSDL（SDL: Standard Dose Laboratory、校正を行う標準機関の線質）という新しい基準が導入された。ユーザー線質 Q と QSDL がほぼ同じエネルギーなので、kQ,QSDL ≒ 1.0 となり、値は校正定数のほうへ吸収される。
ここは kQ の定義そのものが変わったと理解するのが正しい。「掛けなくてよくなった」ではなく「基準の取り方が変わった結果、掛ける値が1.0に限りなく近づいた」ということなんだ。試験ではこの差を突かれることがあるよ。
| 比較項目 | 60Co校正（計測法12） | リニアック校正（計測法24） |
|---|---|---|
| kQ の定義 | kQ,Q₀ = ND,w,Q/ND,w,Q₀ | kQ,QSDL = ND,w,Q/ND,w,QSDL |
| 基準線質 | Q₀ = 60Coガンマ線（約1.25MeV） | QSDL = 校正機関のリニアック（6MV等） |
| 基準とユーザーの エネルギー差 | 非常に大きい → kQ ≠ 1.0 | 非常に小さい → kQ ≒ 1.0 |
| 値の求め方 | モンテカルロ計算・実験データ（計算値） | 校正定数の内挿に吸収（実測ベース） |
| 不確かさへの寄与 | 約1.0%（最大の要因） | 校正定数に含まれる（極小） |
| 実際の使い方 | 常に表から読み取って掛ける | 原則不要（校正範囲外のみ外挿で使用） |
分かりました。60Coとリニアックはエネルギーが違いすぎるから翻訳の誤差が大きくて、リニアック同士ならほとんど同じ言語だから翻訳がいらない、ということですね。
その理解でいい。ただし注意点がひとつある。校正を受けた範囲の外側のエネルギーを使う場合は外挿になって、標準計測法12の kQ 表を使った補正が必要になるんだ。内挿と外挿で不確かさが変わる話は、このあと第4章で詳しく見よう。
| 使い方 | 条件 | kQ の扱い |
|---|---|---|
| 内挿 | 自施設の線質指標が校正証明書の範囲内にある | 不要。証明書の複数エネルギーの ND,w,Q から補間する |
| 外挿 | 校正範囲の外側のエネルギーを使う | 使用する。最寄りの校正定数を基準に kQ 比で補正し、不確かさが上乗せされる |
線質指標の求め方
校正定数を内挿するには、自施設のビームの「線質」を数値で表す必要がある。これが線質指標だ。
深さ20cmと10cmの線量比。
4〜15MV相当で 0.6〜0.78
線量が最大値の50%になる深さ
（単位：g/cm²）
照射野10×10cm、SSD/SAD 100cm
「10・10・100」で覚える
電子線側の線質指標 R50 の決め方と平行平板形電離箱の扱いは、標準計測法12 第3部・電子線編で詳述している。
不確かさの内訳を読む ── 1.9%はどこから来るか
ここが本題であり、試験対策でも最も狙われる部分だ。不確かさ（uncertainty）AIは測定値の信頼区間を表す概念で、放射線治療では処方線量の±5%以内の精度が求められる。各ステップの不確かさを積み上げると、どれだけ余裕があるかが見えてくる。
不確かさの合成 uc = √(u₁² + u₂² + u₃² + …) 相関がない場合の二乗和平方根。拡張不確かさは、これに包含係数 k を掛けたもので、k=2 は約95%の信頼の水準に相当する。
光子線の不確かさ予算 ── 1.9%の内訳
リニアック標準計測法24の表4.3に示された、光子線の不確かさの見積もりを見てみよう。合成標準不確かさ0.96%を2倍して、拡張不確かさ1.9%という構成である。
| 物理量または手順 | 相対標準不確かさ | 現場でできること |
|---|---|---|
| 水吸収線量校正定数 ND,w,QSDL | 0.5% | 標準機関が保証。ユーザー側では改善できない |
| リファレンス線量計の長期安定性 | 0.2% | 校正から測定日までの感度変化。定期校正で管理 |
| 基準条件の設定 | 0.4% | 水深の位置決め精度。窓のたわみにも注意 |
| モニタ設定値に対する指示値 Mraw | 0.4% | 繰り返し測定で変動係数を0.1〜0.2%以下に |
| 補正係数 ki | 0.4% | 校正済みの温度計・気圧計を使い、kpol・ksも実測 |
| 校正定数の内挿あるいは外挿 | 0.3% | 線質指標が証明書の範囲内に収まるよう校正を依頼する |
| 合成標準不確かさ | 0.96% | 上記を二乗和の平方根で合成 |
| 拡張不確かさ（k=2） | 1.9% | 約95%の信頼の水準 |
出典：リニアック標準計測法24 表4.3。TPR20,10 が 0.6〜0.78 の範囲内にある高エネルギー光子線を想定した値。
校正証明書には「不確かさ1.0%」と書いてあるのに、最終的な測定の不確かさは1.9%になるんですね。証明書の値だけでは足りないということでしょうか。
とても良い質問で、試験でもよく狙われるところだよ。包丁の切れ味と、完成した料理の味は別ものでしょう。どんなに切れ味のいい包丁でも、腕前やキッチンの環境で料理の出来は変わる。校正証明書の不確かさは道具の精度、ユーザー測定の不確かさはその道具で出した結果の精度なんだ。
| 比較項目 | 校正証明書の不確かさ | ユーザー測定の不確かさ |
|---|---|---|
| 対象 | 校正定数 ND,w,Q そのもの | 水吸収線量 Dw,Q の測定結果 |
| 場所 | 標準機関（実験室レベルの環境） | ユーザー施設（臨床現場） |
| 構成要因 | 標準機関での測定誤差のみ | 証明書の不確かさ ＋ 現場の手技・機器誤差 |
| 光子線（k=2） | 約 1.0% | 約 1.9% |
| 電子線（k=2） | 約 1.2% | 2.0%（内挿）〜 2.3%（外挿） |
「リニアック校正による水吸収線量の不確かさ（k=2）は1.0%である」→ 誤り。1.0%は校正定数そのものの不確かさ（＝校正証明書の値）であり、ユーザー施設での水吸収線量の測定不確かさは1.9%（光子線）。この入れ子構造を区別できているかが問われる。
1.9%を達成するための現場管理 ── 3つの0.4%が勝負どころ
1.9%が目標だとして、現場では具体的に何をどれくらいの精度で管理すればいいのでしょうか。
校正定数の0.5%は標準機関が保証してくれるから、私たちにはどうにもできない。でも残りは全部現場の管理力なんだ。特に0.4%が3つ並んでいるところ——基準条件の設定、指示値の安定性、補正係数の精度。ここを押さえるのが最重要だよ。
校正深への位置決め精度が要。水ファントム窓のたわみは3mm窓で約0.3mmの系統ずれを生む。SSD/SCDの設定にも注意する。
リニアックのモニタ直線性・再現性を確認し、Mrawの変動係数が0.1〜0.2%以下になるまで繰り返し測定する。
温度計は分解能0.1℃以下、気圧計は0.01kPa以下の校正済み機器を使う。水温と室温の平衡を待ち、kpol・ksも実測する。
線質指標が校正証明書の範囲内にあることが理想。3点以上あれば二次多項式近似、2点なら直線補間で内挿する。
高い精度は、高価な機器を買えば手に入るものじゃない。水深の設定、精密な温度気圧測定、リニアック出力の安定確認——この3つの基本手技を、それぞれ0.4%以下で積み上げること。それが現場でできる一番確実な仕事なんだ。
装置を買い替える話ではなくて、毎回の測り方を丁寧にする話だったんですね。それなら明日からでも意識できます。
電子線は「内挿」と「外挿」で0.3ポイント変わる
| 校正方法 | 拡張不確かさ（k=2） | 補足 |
|---|---|---|
| 内挿（校正定数を内挿） | 2.0% | 校正を受けた範囲内で、R50に合わせて校正定数を補間する |
| 外挿（媒介線質＋kQ） | 2.3% | 校正範囲外。線質変換係数を使うぶん不確かさが上乗せされる |
| 参考：計測法12（円筒形） | 2.9% | 従来法。60Co校正＋kQ補正 |
| 参考：計測法12（平行平板形） | 3.4% | 従来法。相互校正の不確かさも含む |
出典：リニアック標準計測法24 表5.3（内挿0.97%・外挿1.2%の合成標準不確かさを2倍した値）。
内挿と外挿で0.3ポイントも違うのなら、なるべく内挿の範囲で使うのがよさそうですね。
実務のコツ 外挿すると kQ の不確かさが加わって精度が落ちる。だから校正を依頼するときは、自施設で使うエネルギー範囲をすべてカバーするよう依頼すること。これだけで年間を通じて内挿の範囲に収まる。
電離箱の種類と現場の使い分け
放射線治療における線量計測の主役は電離箱線量計AIだ。放射線が電離箱内の空気を電離し、生じた電荷を測ることで線量を評価する。目的や測定条件によって、適した種類を選ぶ。
ファーマ型とか平行平板形とか、電離箱にもいろいろありますよね。どう使い分けるんですか。
包丁の使い分けと同じだよ。刺身には刺身包丁、野菜には菜切り包丁。万能包丁でもだいたい切れるけれど、専用のものには敵わない。電離箱も、測りたい線質と深さの分解能で選ぶんだ。
| 比較項目 | ファーマ型（円筒形） | 平行平板形 |
|---|---|---|
| 構造 | 空気等価壁と中心電極。空洞体積 約0.6cc | 2枚の平行電極板の間に空気層。入射窓は通常1mm以下 |
| 主な用途 | 高エネルギー光子線の絶対線量計測（基準線量計） | 高エネルギー電子線の絶対線量計測、表面線量測定 |
| 基準点 | 電離空洞の幾何学的中心 | 電離空洞の内側前面の中心 |
| 強み | 世界標準の実績。光子線で安定した応答 | 深さ方向の空間分解能に優れ、擾乱補正係数が深さによらずほぼ一定 |
| 電子線での扱い | R50 ≧ 4 g/cm² で使用可。低エネルギーでは擾乱補正の不確かさが増える | 10MeV以下の低エネルギー電子線で推奨 |
| 計測法24での校正 | 治療線質で直接校正 | 直接校正が可能に（相互校正が必須ではなくなった） |
平行平板形は電子線専用の包丁、というイメージでいいでしょうか。
ほぼその理解でいい。特に10MeV以下の低エネルギー電子線では平行平板形が断然おすすめだよ。ファーマ型だと空洞が大きくて、深さ方向で線量が平均化されてしまうんだ。線量が急激に変わる浅いところでは、その平均化が誤差になる。
| 電離箱の種類 | 光子線 | 電子線（高エネルギー） | 電子線（低エネルギー） |
|---|---|---|---|
| ファーマ型（円筒形） | ◎ 推奨 | ○ 使用可 | △ 不向き |
| 平行平板形 | △ 不向き | ◎ 推奨 | ◎ 推奨 |
「小照射野では平行平板形電離箱を使う」→ 誤り。小照射野では半導体検出器やダイヤモンド検出器AIを使う。平行平板形は電極面積が大きく、小照射野に対しては空間分解能が足りない。
水吸収線量計測の実務手順と計算例
理論は少しずつ分かってきました。でも実際にはどうやって測るんですか。水ファントムを使うと聞いたのですが。
いよいよ実践編だね。水ファントムは人体を模した水槽で、30×30×30cm程度のものが一般的。そこに電離箱を沈めて測る。人体の約70%は水だから、水吸収線量を基準に選んでいるんだ。組織ごとの違いをどう扱うかはCT値と電子密度の関係の話につながるよ。

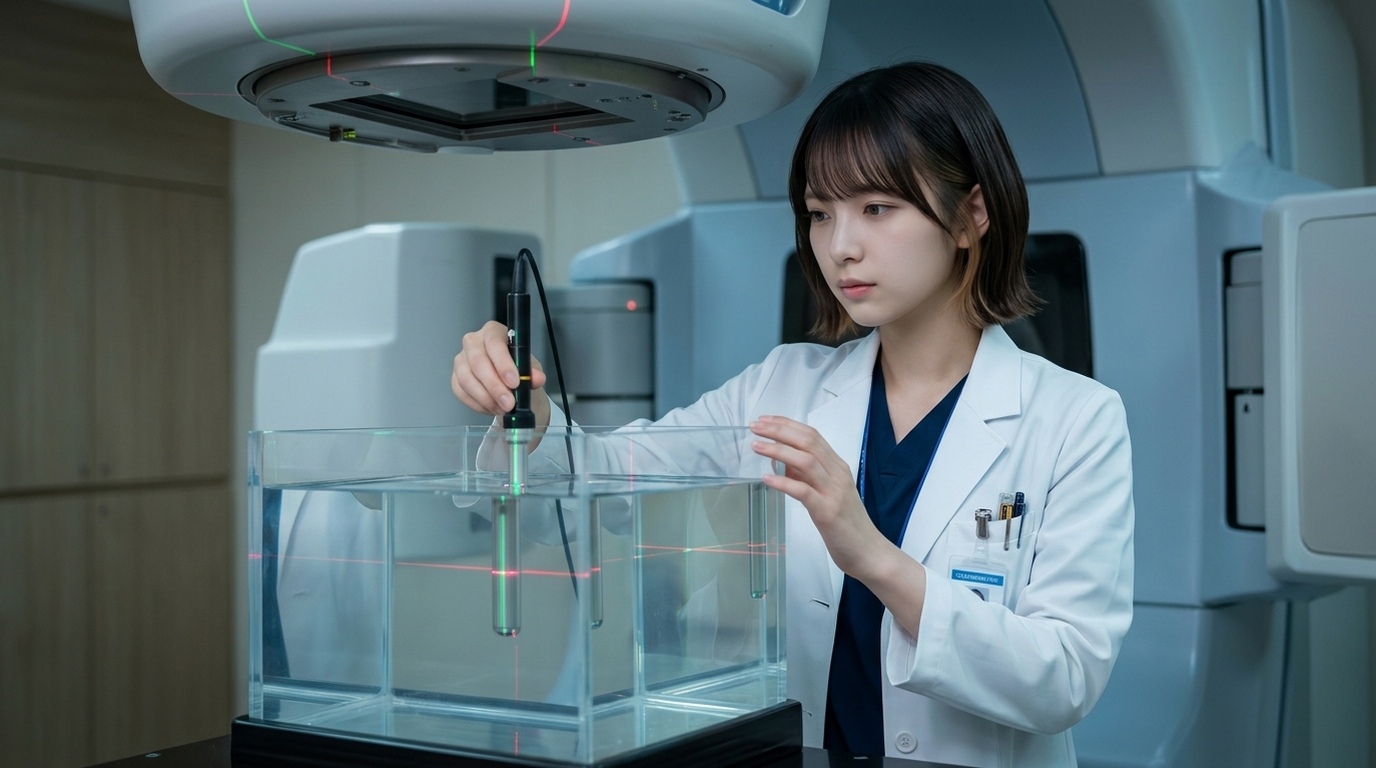

リニアックガントリ直下に水ファントムを設置し、電離箱の基準深・幾何学的配置をレーザー照合で慎重に最終チェックするLINA。
基準条件（参照条件）
| 項目 | 高エネルギー光子線 | 高エネルギー電子線 |
|---|---|---|
| 校正深 | 10 g/cm² | dref = 0.6R50 − 0.1（g/cm²） |
| SSD / SAD | 100 cm | 100 cm |
| 照射野 | 10 × 10 cm | 10 × 10 cm 以上 |
| 線質指標 | TPR20,10 | R50 |
測定から出力確認までの6ステップ
電離箱を校正深に正確に位置決めする。気泡の除去と温度平衡の確認を忘れない。
kTP算出のため、校正済みの温度計・気圧計で計測する。
Mrawを取得。繰り返し測定して安定した平均値を得る。
kTP × kelec × kpol × ks を掛けて補正後の MQ を得る。
Dw,Q = MQ × ND,w,Q。リニアック校正なら kQ は不要。
TMR または PDD で除し、1MUあたりの出力（cGy/MU）を確認する。
6MV X線の計算例 ── 実際の数値で追う
流れは分かりました。実際の数字を入れた計算も見てみたいです。
6MV X線のモニタ校正を再現してみよう。まず60Co校正の電離箱を使った標準計測法12のケースで計算して、最後にリニアック校正だとどこが変わるかを比べるよ。
測定条件と使用機器データ
| 公称エネルギー | 6 MV | 線質指標 TPR20,10 | 0.668（実測値） |
| モニタ設定値 | 100 MU | セットアップ | SAD法（線源-電離箱 100cm）、10×10 cm² |
| 校正深 dc | 10 cm | 気圧 P | 101.00 kPa |
| 水温 T | 23.0 ℃ | 電離箱 | PTW 30013（ND,w,Co = 5.399×10⁻² Gy/nC） |
| 読み取り値 Mraw | 14.34 nC（−300V） | 低電圧側 M₂ | 14.27 nC（−100V、電圧比3.0） |
(273.2+23.0)/(273.2+22.0) × 101.33/101.00 = 1.0034 × 1.0033 = 1.007
(|−14.35| + |14.34|)/(2×|14.34|) = 28.69/28.68 = 1.000
1.198 − 0.875(1.005) + 0.677(1.005)² = 1.002
14.34 × 1.007 × 1.000 × 1.002 × 1.000 = 14.47 nC
TPR=0.660→0.993、TPR=0.670→0.991 を直線内挿
kQ = 0.991
14.47 × (5.399×10⁻²) × 0.991 = 0.774 Gy
TMR(10, 10×10) = 0.770 で線量最大深へ換算
0.774 / 0.770 = 1.005 Gy → 1.005 cGy/MU
リニアック標準計測法24ならステップ5が変わる 校正証明書に「6MV (TPR=0.685) での ND,w,Q = 47.82 mGy/nC」等が記載されているので、自施設の TPR20,10=0.668 に合わせて証明書の近似式から直接 ND,w,Q を内挿する。kQ を掛ける手順そのものが無くなり、ステップ5が持ち込んでいた約1.0%の不確かさが排除される。
kQ 参照テーブル ── 標準計測法12「表3.3」を読む
標準計測法12「表3.3」に基づく、主要電離箱の線質変換係数 kQ の参照値（学習用）。自施設の TPR20,10 の実測値に対応する行を見つけ、使用する電離箱の列から kQ を読み取る。ちょうどの値が無ければ、隣り合う2行から直線内挿する。
| TPR20,10 | PTW 30013 Farmer | PTW 30012 Farmer | IBA FC65-G Farmer | PTW 31010 Semiflex | PTW 34001 Roos PP |
|---|---|---|---|---|---|
| 0.620 | 0.999 | 0.999 | 1.000 | 0.999 | 1.001 |
| 0.630 | 0.998 | 0.998 | 0.999 | 0.998 | 1.000 |
| 0.640 | 0.997 | 0.997 | 0.997 | 0.997 | 0.999 |
| 0.650 | 0.995 | 0.995 | 0.996 | 0.995 | 0.998 |
| 0.660 | 0.993 | 0.993 | 0.994 | 0.993 | 0.996 |
| 0.668 | ← 計算例のTPR値（内挿で 0.991 を求める行） | ||||
| 0.670 | 0.991 | 0.991 | 0.992 | 0.991 | 0.995 |
| 0.680 | 0.989 | 0.989 | 0.990 | 0.989 | 0.993 |
| 0.690 | 0.987 | 0.987 | 0.988 | 0.987 | 0.992 |
| 0.700 | 0.985 | 0.985 | 0.986 | 0.985 | 0.990 |
| 0.710 | 0.983 | 0.983 | 0.984 | 0.983 | 0.988 |
| 0.720 | 0.981 | 0.980 | 0.982 | 0.980 | 0.986 |
| 0.730 | 0.979 | 0.978 | 0.980 | 0.978 | 0.984 |
| 0.740 | 0.977 | 0.976 | 0.978 | 0.976 | 0.982 |
| 0.750 | 0.975 | 0.974 | 0.976 | 0.974 | 0.980 |
| 0.760 | 0.972 | 0.971 | 0.973 | 0.971 | 0.978 |
| 0.770 | 0.969 | 0.968 | 0.970 | 0.968 | 0.975 |
| 0.780 | 0.966 | 0.965 | 0.967 | 0.965 | 0.972 |
| 0.790 | 0.963 | 0.962 | 0.964 | 0.962 | 0.969 |
| 0.800 | 0.960 | 0.959 | 0.961 | 0.959 | 0.966 |
※ 上記は学習用の参考値。実際の計測では標準計測法12の原文の表を参照すること。
直線内挿の手順（PTW 30013、TPR20,10 = 0.668 の例）
- ① TPR = 0.660 → kQ = 0.993 ② TPR = 0.670 → kQ = 0.991
- 内挿：kQ = 0.993 + (0.668 − 0.660) / (0.670 − 0.660) × (0.991 − 0.993) = 0.993 − 0.0016 = 0.991
この 0.991 が、上の計算例のステップ5で使った値である。
自分の数値で計算してみる
計算の流れは追えました。自分の施設の数値を入れて、実際に計算してみたいです。
それなら電卓を用意したよ。標準計測法12とリニアック標準計測法24の両方に対応しているから、同じ測定値を入れて結果がどう変わるかを見比べてみるといい。
水吸収線量シミュレータ
測定値を入力して「計算する」を押すと、補正係数から1MUあたりの出力までをステップごとに表示します。プロトコルを切り替えると、kQの有無で結果がどう変わるかを比較できます。
M(+)/M(−) と M(1)/M(2) を入れると、k(pol) と k(s) はシミュレータが計算します（下の k(pol)・k(s) 欄は自動で上書きされます）。すでに手元で求めた係数を使いたいときは、生の読み値欄を空欄にしてください。
ご利用にあたって 本シミュレータは学習用です。臨床での線量計測には、標準計測法の原文に従い、正規の校正証明書のデータを使用してください。電子線やFFFビームなどの条件には対応していません。
産業技術総合研究所（AIST）の役割
産総研は試験によく出てきますよね。でも、具体的に何をしている場所なのかがいまひとつ掴めていなくて。
産総研（産業技術総合研究所）は日本の線量計の総本山と言っていい。すべての線量計の基準を作って守っている場所で、日本における放射線の一次標準を管理しているんだ。
グラファイトカロリーメータ ── 熱で測る絶対線量計
AISTではグラファイトカロリーメータAIという装置を使う。放射線を吸収したときの温度上昇——約1Gyでおよそ0.01℃という極めて微小な変化——を超精密温度センサーで測り、吸収線量を直接決定する。電離箱のような間接測定ではなく、放射線エネルギーが熱に変わることを利用した絶対測定なので、他のどの線量計にも依存せず、SI単位系に直接トレーサブルな線量値を出せる。
| 要素 | 内容 |
|---|---|
| 構造 | 3重構造のグラファイト素子（コア・ジャケット・シールド）で外部からの熱を遮断する |
| 原理 | 放射線エネルギー → 熱 → 温度上昇を測定する |
| 温度測定 | 極小径サーミスタと微小信号測定回路で、μKオーダーの変化を検出する |
| 変換計算 | グラファイト吸収線量から水吸収線量への変換はモンテカルロシミュレーションAIで行う |
水吸収線量を知りたいのに、どうして炭素（グラファイト）を使うのですか。水を直接測ればいいように思うのですが。
鋭いね。理由は水が液体だからなんだ。0.01℃の温度上昇を測りたいのに、水は対流して熱が逃げてしまう。グラファイトは固体で熱伝導が安定しているから、超精密な温度測定ができる。しかも炭素は原子番号6で、実効原子番号が約7.42の水と放射線の吸収特性が近い。だから水への換算がしやすいんだよ。
材料の選び方にもちゃんと理由があるんですね。測りやすさと、水への近さの両方で選んでいる、と。
2025年、産総研の施設を使ったJCSS校正サービスが始まった
2025年2月、産総研と東洋メディック株式会社の連携により、産総研の施設を活用したJCSS校正サービスが開始された（2025年2月にJCSS校正事業者の認定を取得）。産総研の放射線施設を民間企業が活用して校正サービスを提供する、日本で初めての事例である。
従来の60Co線源ではなく、医療用リニアック装置を校正用の線源として使う
ファーマ型だけでなく平行平板形やマイクロ電離箱も校正できる
放射性同位体を使わないため、線源の減衰や入手性の影響を受けない
JCSSとは JCSS（Japan Calibration Service System）AIは計量法に基づく日本の校正事業者登録制度。経済産業省が所管し、製品評価技術基盤機構（NITE）が登録業務を行う。JCSS登録事業者の校正証明書には国際MRA対応のシンボルマークが付き、世界共通の基準に基づくトレーサビリティが保証される。
校正証明書には何が書かれているか
リニアック校正を依頼したら、校正証明書には具体的に何が書かれてくるのでしょうか。
ここが60Co校正との一番の違いなんだ。従来は「60Coでの校正定数がひとつ」だったけれど、リニアック校正では複数の線質における校正定数のリストが届く。つまり、あなたの電離箱のエネルギー特性データそのものが手に入るということだよ。
| 放射線の種類 | 提供されるデータ | 具体例 |
|---|---|---|
| 高エネルギー光子線 | 各ビームの公称加速電圧・TPR20,10・ND,w,Q・不確かさ | 6MV (TPR=0.685): 47.82 mGy/nC 10MV (TPR=0.735): 47.95 mGy/nC … |
| 高エネルギー電子線 | 複数のR50に対するND,w,Qのリスト、または近似曲線の係数 | 円筒形：ND,w,Q = a + b(R50)c 等 |
kQ表を引く代わりに、この特性曲線から自施設のエネルギーに合った定数を読み取る。汎用的な計算値である kQ の不確かさを排除して、実測に基づいた測定を実現する——これがリニアック校正の本質である。
国際基準TRS-398との関係と、臨床現場での実践
TRS-398という国際基準があると聞きました。日本の標準計測法とはどう違うのでしょうか。
日本の標準計測法はTRS-398を土台にしつつ、国内の事情に合わせたものだと考えるといい。世界共通のルールブックがあって、その日本版がある、という関係だね。実際、リニアック標準計測法24も「TRS-398および標準計測法12に準拠する」と本文に明記されているよ。
IAEA TRS-398は2000年に発刊され、「水吸収線量に基づく外部放射線治療の線量決定」を定めている。最大の意義は、従来の空気カーマベースから水吸収線量ベースへの移行AIを完了させたことだ。
空気カーマ校正定数 NK からの脱却
電離箱の型式ごとに整備
深さ10cm、10×10cm照射野など
TRS-398と標準計測法12では、電子線に対する kQ の値にわずかな差がある。この差は低エネルギー電子線で顕著になるため、国際比較や論文執筆時には注意が必要だ。リニアック標準計測法24では治療線質で直接校正するので、こうした系統的な差の影響が軽減される。
国際的なQAの枠組みを体系的に押さえたい人は、AAPM TGレポート厳選5選もあわせて読んでほしい。TG-51からTG-100まで、現場で参照頻度の高いものを整理している。
年に一度の校正と、毎日のQAはつながっている
ここまでの話は全部、年に一度の校正のためのものですか。普段の業務では何をすればいいのでしょう。
年に一度の校正は「基準を作る」作業なんだ。それを基にして、毎日の出力チェックから毎月の平坦度確認まで、頻度を変えながら装置が正しく動いているかを確認していくんだ。基準がずれていたら、その後の毎日のチェックは全部ずれた物差しで測ることになるからね。
| 頻度 | 内容 | 目安 |
|---|---|---|
| 毎日 | 出力の安定性確認。簡易型線量計やファーマ型で測定 | 許容誤差 ±3% |
| 毎週 | より詳細な出力測定。複数のエネルギーで確認 | — |
| 毎月 | 複数の照射野サイズでの確認、平坦度・対称性の検証 | — |
| 年次 | 絶対線量校正の見直し。校正済み電離箱による完全な再測定 | 拡張不確かさ 1.9%（k=2） |
許容誤差±3%は日常チェック用の簡易測定における許容範囲。年次校正ではより厳密に測定され、リニアック標準計測法24に基づく1.9%（k=2）の精度が担保される。
不確かさ約1%の改善が現場にもたらすもの
年に一度の校正と日々の日常QAをつなぎ、患者へ安全・高精度な放射線治療を届ける。確かな線量計測のプロフェッショナルとして。
リニアック校正へ移行すると、現場で変わる4つのこと
実際の作業は何が変わるのでしょうか。毎日のルーティンが大きく変わってしまいますか。
安心していい。測定の手技そのもの、たとえば水深10cmでのセットアップなどはほぼ同じだよ。変わるのは「計算のプロセス」と「参照するプロトコル」の2点だけなんだ。
従来の「MQ × ND,w,Co × kQ（表から読取）」から、「MQ × ND,w,Q（証明書から直接）」へ。
「テーブル参照」から「内挿計算」へ。証明書の複数エネルギーの値から、自施設の線質指標に合わせて内挿する。
計算値の kQ（約1.0%）を使わず実測ベースの定数を使うため、拡張不確かさが約2.9%から約1.9%へ。
60Co校正の線量計は標準計測法12、リニアック校正の線量計はリニアック標準計測法24。両者は当面併存する。
リニアック校正を受けた電離箱に標準計測法12の手順を適用する（またはその逆）と、計算体系が異なるため正しい水吸収線量が得られない。リニアック標準計測法24の本文でも、60Co校正を受けた線量計は標準計測法12に従うこと、と明記されている。校正証明書の種類を必ず確認してから、対応するプロトコルを選ぶこと。
手技は変わらないけれど、どの証明書に紐づいた線量計なのかを取り違えたら台無しになる、ということですね。証明書の確認から始めます。
国家試験・認定試験の対策ポイント
ここが一番知りたいところです。試験に出るポイントをまとめて教えてください。
頻出のパターンを一気に整理しよう。まずは選択式で腕試しをして、そのあと出題者の視点で押さえどころを見ていくのがいい。
理解度チェック 10問
出題者の視点 ── ここを押さえる
| 論点 | 押さえる内容 |
|---|---|
| kQ補正が不要になる理由 | 治療線質で直接校正するから。QSDLとユーザー線質Qが近く、kQ,QSDL ≒ 1.0 になる |
| 不確かさの改善幅 | 光子線で約1.0ポイント改善（2.9% → 1.9%） |
| 相互校正が必須でなくなる | 平行平板形電離箱も直接校正できるようになった |
| 校正定数の不確かさ ≠ 測定の不確かさ | 証明書1.0% に対し、ユーザー測定1.9%。入れ子構造を理解する |
| 電子線の内挿と外挿 | 内挿2.0% ＜ 外挿2.3%。0.3ポイントの差が生まれる理由まで説明できるか |
| プロトコルの使い分け | 60Co校正なら12、リニアック校正なら24。併存期なので混同は不可 |
| 基準条件 | 光子線は深さ10 g/cm²、照射野10×10 cm²、SSD/SAD 100cm。「10・10・100」 |
| 一次標準と校正機関 | AISTが一次標準（グラファイトカロリーメータ）、JCSS校正事業者が二次標準 |
試験対策の全体設計は試験・資格ガイドに、放射線治療専門放射線技師（RTRS）の教材選びはおすすめ書籍3選にまとめている。計算問題そのものの解き方に不安があれば、物理・機器工学の良問アーカイブも役に立つはずだ。
これからの放射線計測
リニアック標準計測法24は最新のものですが、これからもっと変わっていくのでしょうか。
もちろん変わっていくよ。放射線治療は日進月歩だからね。装置と線量分布の考え方そのものが変わっていく。FFFビーム、小照射野、MR-リニアック——新しい技術に合わせて計測法も進化する。だから私たちも学び続ける必要があるんだ。
| 技術動向 | 線量計測への影響 |
|---|---|
| FFFビーム（フラットニングフィルタフリー）AI | 定位放射線治療で主流化。従来と線質が異なるため専用のデータが要る。リニアック標準計測法24は対応の枠組みを整備している |
| 小照射野（3cm×3cm以下）AI | 0.6ccのファーマ型では体積平均効果で正確に測れない。IAEA TRS-483と組み合わせ、小照射野から通常照射野まで一貫したトレーサビリティを確保する |
| MR-リニアックAI | 磁場中では電離箱の応答が変化する。これらの装置に対する線量計測プロトコルはまだ発展途上で、最新情報の追跡が必要 |
| 校正データのデジタル管理 | 校正データを一元管理し、経時的な変化を早期に検知する運用が広がりつつある。装置まわりの法令とあわせて押さえたい |
装置側の進化も速い。日立のOXRAY（O-リング型リニアック）のように治療時間そのものを短縮する装置が登場し、それに合わせて放射線治療の診療報酬の枠組みも動いている。計測の精度・装置の性能・制度の3つは連動しているので、2040年に向けた放射線治療の見取り図もあわせて確認しておくと、自分の学びの位置が掴みやすい。
まとめ ── 線量計測の新時代
日本医学物理学会が発刊したリニアック標準計測法24は、「治療に使う線質で校正する」という当たり前のことを、ようやく実現したプロトコルである。不確かさの改善は数字の話にとどまらない。それは患者さんに届く線量の精度が上がるということだ。
従来は約2.9%
リニアック校正では実質不要に
2024年3月
この記事の重要ポイント
- リニアック標準計測法24は2024年3月に日本医学物理学会から発刊された線量計測プロトコル。
- 従来の標準計測法12は60Coガンマ線で校正するため、線質変換係数 kQ による補正が必要だった。
- リニアック標準計測法24は高エネルギー光子線・電子線で直接校正するため、kQ補正が不要（または大幅に低減）になる。
- その結果、光子線の拡張不確かさは約2.9%から1.9%へ、電子線は約3.4%から2.0〜2.3%へ改善した（k=2）。
- 平行平板形電離箱も直接校正できるようになり、ユーザーによる相互校正が必須ではなくなった。
- 指示値の補正には kTP・kelec・kpol・ks の4係数を使う。この部分は両プロトコル共通。
- 線質指標は光子線で TPR20,10、電子線で R50。
- 産業技術総合研究所（AIST）がグラファイトカロリーメータによる一次標準を管理する。
- 校正証明書の不確かさ（1.0%）≠ ユーザー測定の不確かさ（1.9%）。現場の手技・機器誤差が二乗和で加わる入れ子構造になっている。
- 電子線は内挿（2.0%）＜ 外挿（2.3%）。使用するエネルギー範囲をすべてカバーして校正に出す。
- 校正線質 QSDL が新しい基準。Q と QSDL が近いため kQ,QSDL ≒ 1.0 となり、値は校正定数に吸収される。
- 標準計測法12とリニアック標準計測法24は当面併存する。校正証明書の種類でプロトコルを使い分け、混同は厳禁。
試験直前チェックリスト
| 項目 | 標準計測法12 | リニアック標準計測法24 |
|---|---|---|
| 基準線質 | 60Coガンマ線 | 高エネルギー光子線／電子線（QSDL） |
| kQ補正 | 必要 | 原則不要（校正範囲外のみ外挿で使用） |
| 光子線の不確かさ（k=2） | 約2.9% | 1.9% |
| 電子線の不確かさ（k=2） | 約3.4%（平行平板形） | 2.0〜2.3% |
| 平行平板形電離箱 | 相互校正が必要 | 直接校正が可能 |
| 線質指標 | 光子線 TPR20,10／電子線 R50（両者共通） | |
| 指示値の補正係数 | kTP・kelec・kpol・ks（両者共通） | |
最後にひとつだけ持ち帰るとしたら、「リニアック標準計測法24なら kQ が要らなくなり、不確かさが約1%改善する」という一文でいい。核心は「基準線質を治療線質に近づければ、補正が持ち込む不確かさが減る」というシンプルな原理なんだ。試験の前にもう一度この記事を見直してみてほしい。
記号の羅列に見えていたものが、「測り方を治療の実態に合わせた」という一本の話だったと分かりました。明日からは校正証明書の種類を確認するところから始めてみます。放射線治療の専門施設で働くなら、なおさら外せない基本ですね。
あわせて読みたい
参考文献
日本医学物理学会：医療用リニアック装置によって校正された放射線治療用線量計による水吸収線量の標準計測法（リニアック標準計測法24）（2024年3月発刊。本記事の不確かさの値は表4.3（光子線）・表5.3（電子線）に基づく）
日本医学物理学会：学会出版物一覧（外部放射線治療における水吸収線量の標準計測法／標準計測法12）（標準計測法12の正式名称と収録内容を確認できる）
産業技術総合研究所：医療用リニアックの高エネルギー光子線標準の開発（2013年9月発表。リニアック校正の技術的な出発点）
産業技術総合研究所：産総研の施設を活用した放射線治療用線量計の校正サービスを開始（2025年2月発表。東洋メディックとの連携によるJCSS校正サービス）
IAEA：Absorbed Dose Determination in External Beam Radiotherapy（Technical Reports Series No. 398）（2000年発刊。水吸収線量ベースの国際標準プロトコル）
